Manžeta U

Manžety typu „U“ se používají k utěsnění prostoru mezí potrubím a chráničkou. Používá se pro všechna potrubí ve vodovodních, plynových, kanalizačních a jiných inženýrských sítích.

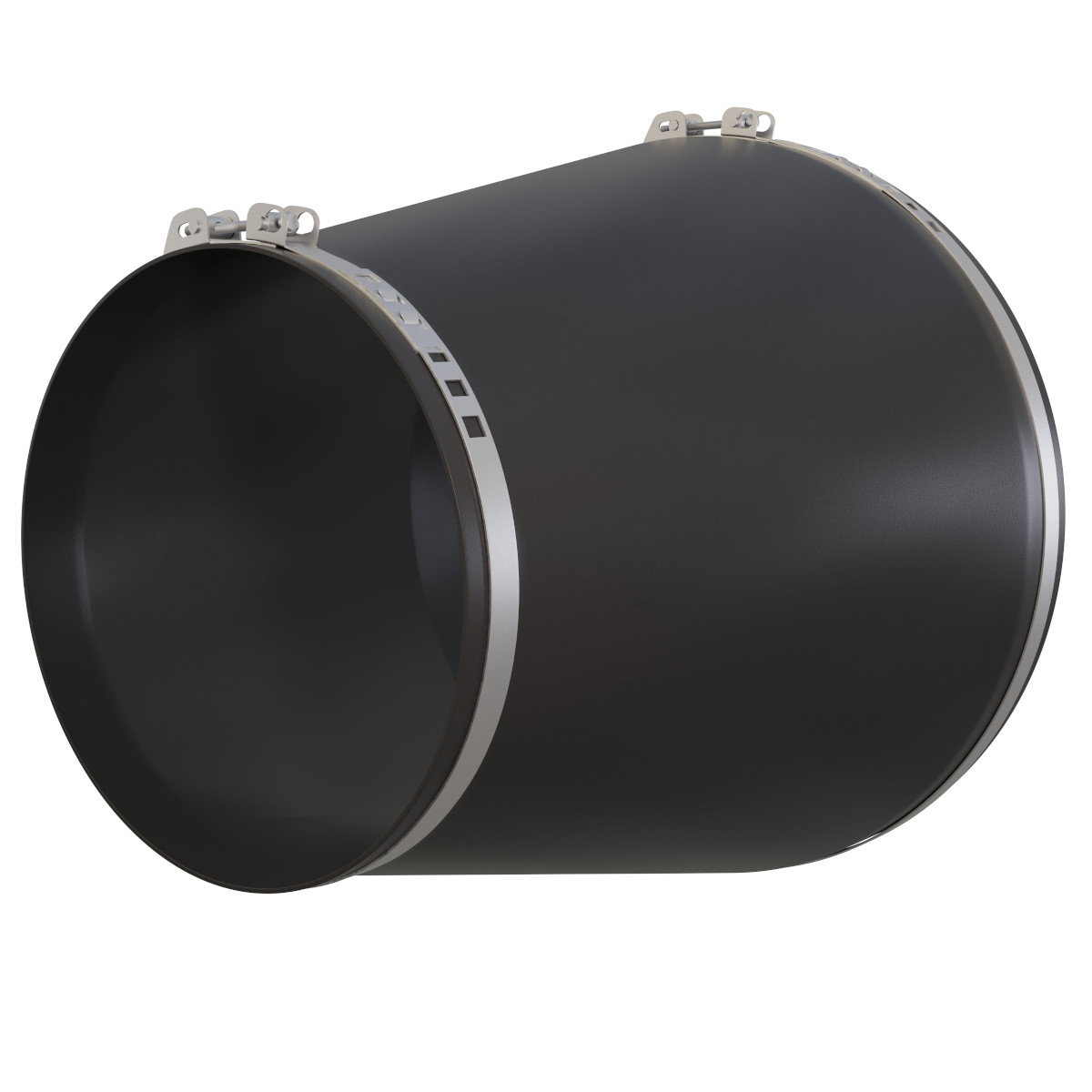

Manžety U se ve formě slepeného kuželovitého rukávu o rozměrech uvedených v tabulce níže. Jednotlivé konce se pak ořežou na požadované průměry. Na potrubí i chráničce manžeta těsní pomocí robustních nerezových pásků. Rozměry potrubí a chráničky musí být v rozmezí dle tabulky. Pokud rozmezí průměrů je větší, je nutno použít manžetu složenou.
Používají se pro větší průměry chrániček i potrubí od DN300 do DN2000.

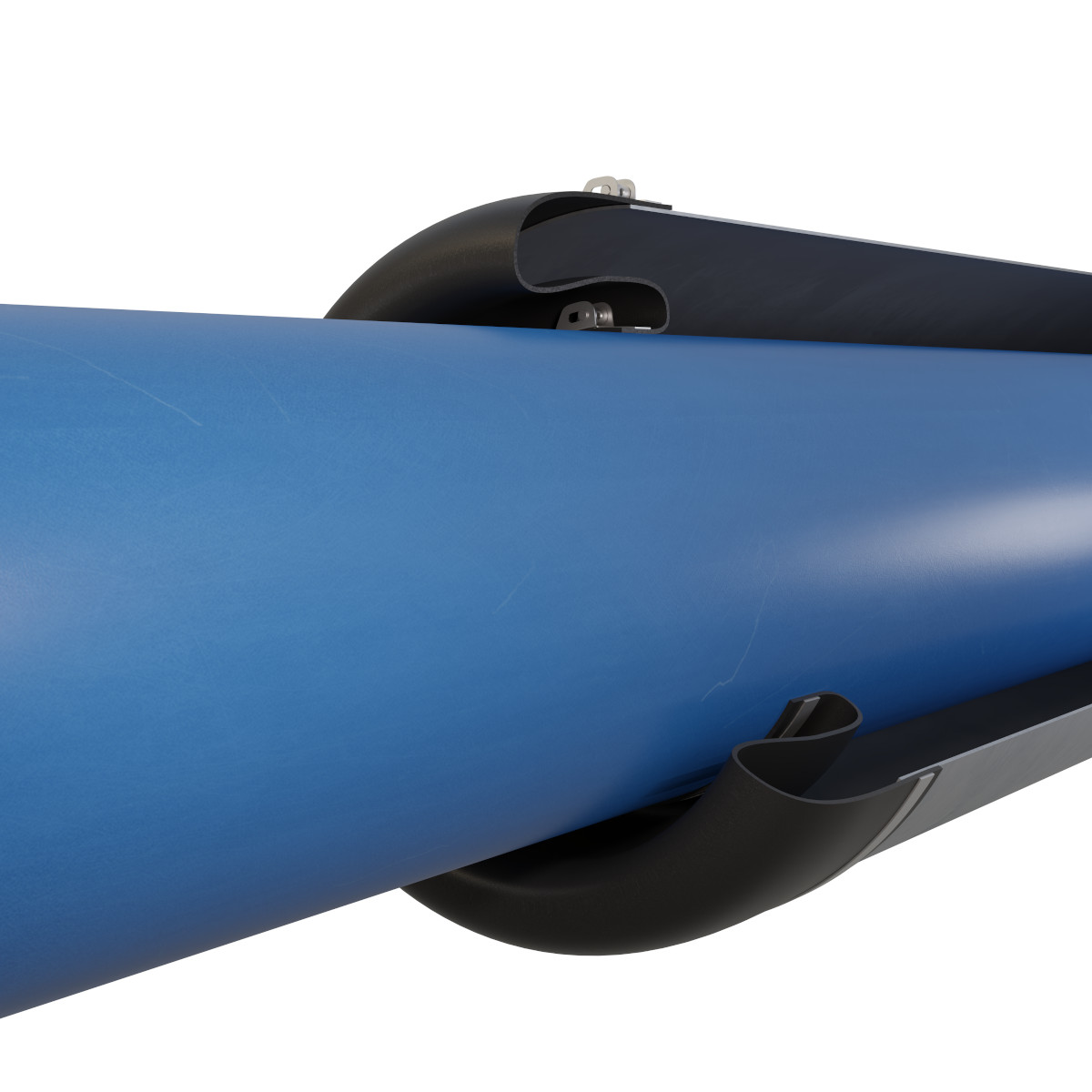

Manžety „U“ je možno vyrobit i v neslepeném stavu. Slepení manžety je možno provést přímo na potrubí již uloženém v chráničce.

Vlastnosti:

Pro všechny druhy hladkého potrubí o rozměrech uvedených v tabulce.

  • Kompenzace podélné dilatace: ano
  • Provozní teplota: EPDM -30° ÷ +100°C, NBR -20° ÷ +90°C

Materiál:

  • manžeta elastomer EPDM (standard), na vyžádání – NBR

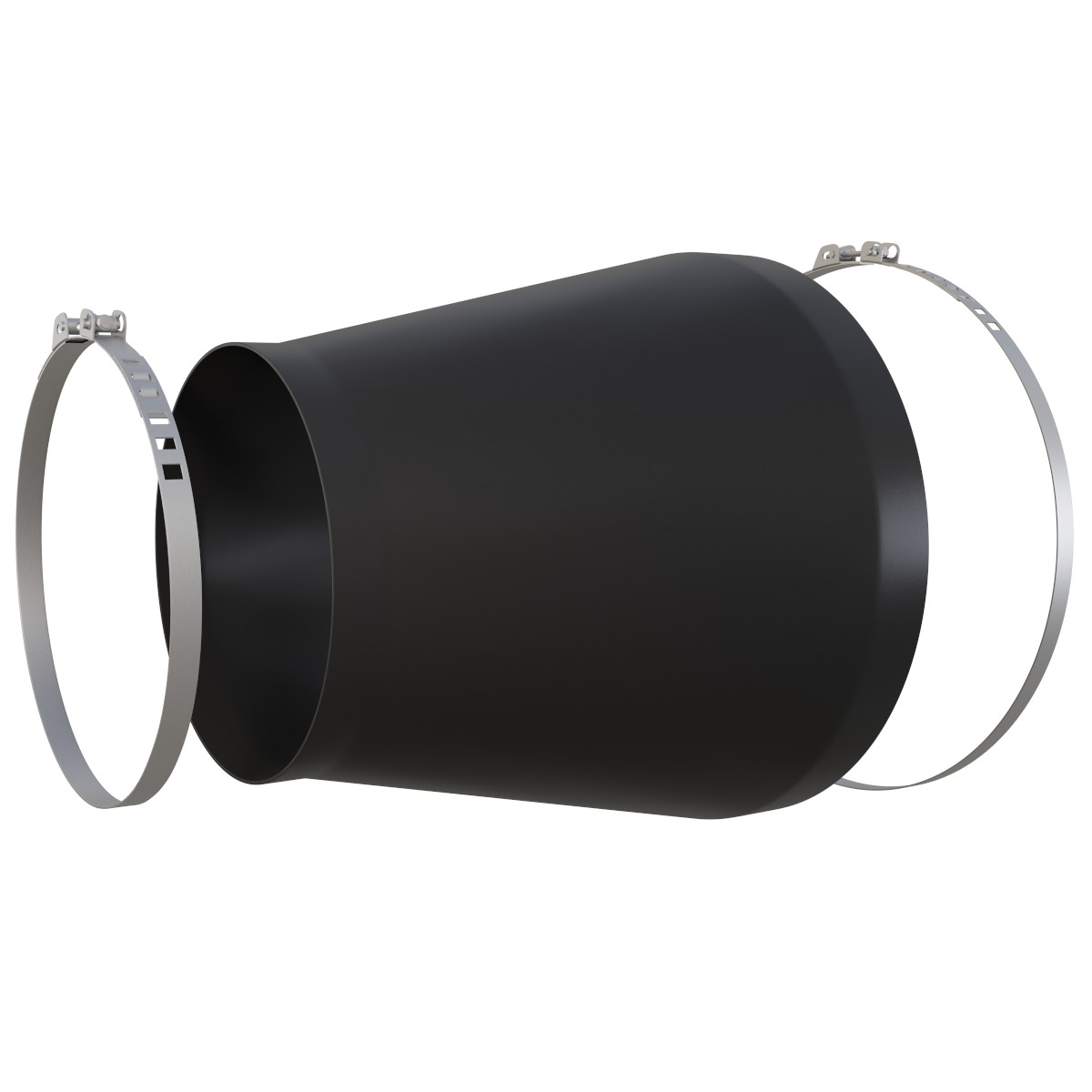

  • pásky: ocel 1.4301

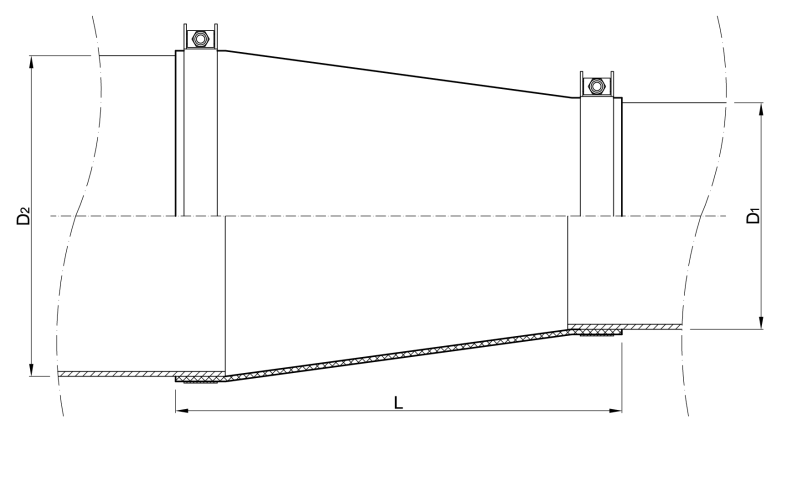

Tabulka rozměrů

název manžety NH D1

Minimální vnější průměr potrubí  (mm)

D2

Maximální vnější průměr chráničky (mm)

300 / 540 300 540
400 / 720  400 720
500 / 900 500 900
600 / 1080 600 1080
700 / 1260 700 1260
800 / 1440 800 1440
900 / 1620 900 1620
1000 / 1800 1000 1800
1100 / 1980 1100 1980
1200 / 2160 1200 2160

Montáž

Montáž manžet je jednoduchá a nevyžaduje speciální nářadí.
Po zvolení správného rozměru manžety dle tabulky:

  • nasadit na mediové potrubí
  • po nasunutí potrubí do chráničky natáhnout větší průměr manžety na chráničku
  • manžetu fixovat utahovacími páskami
