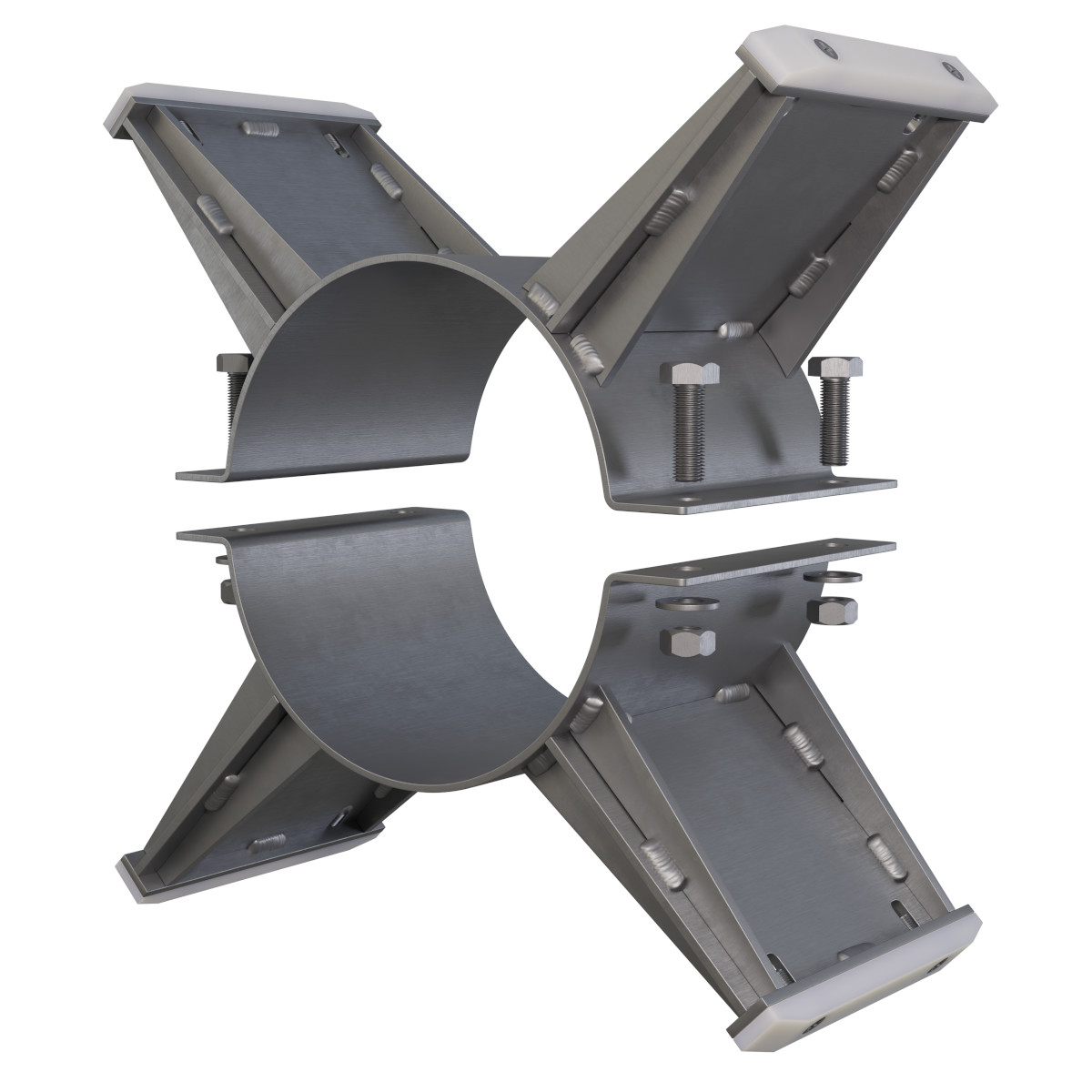

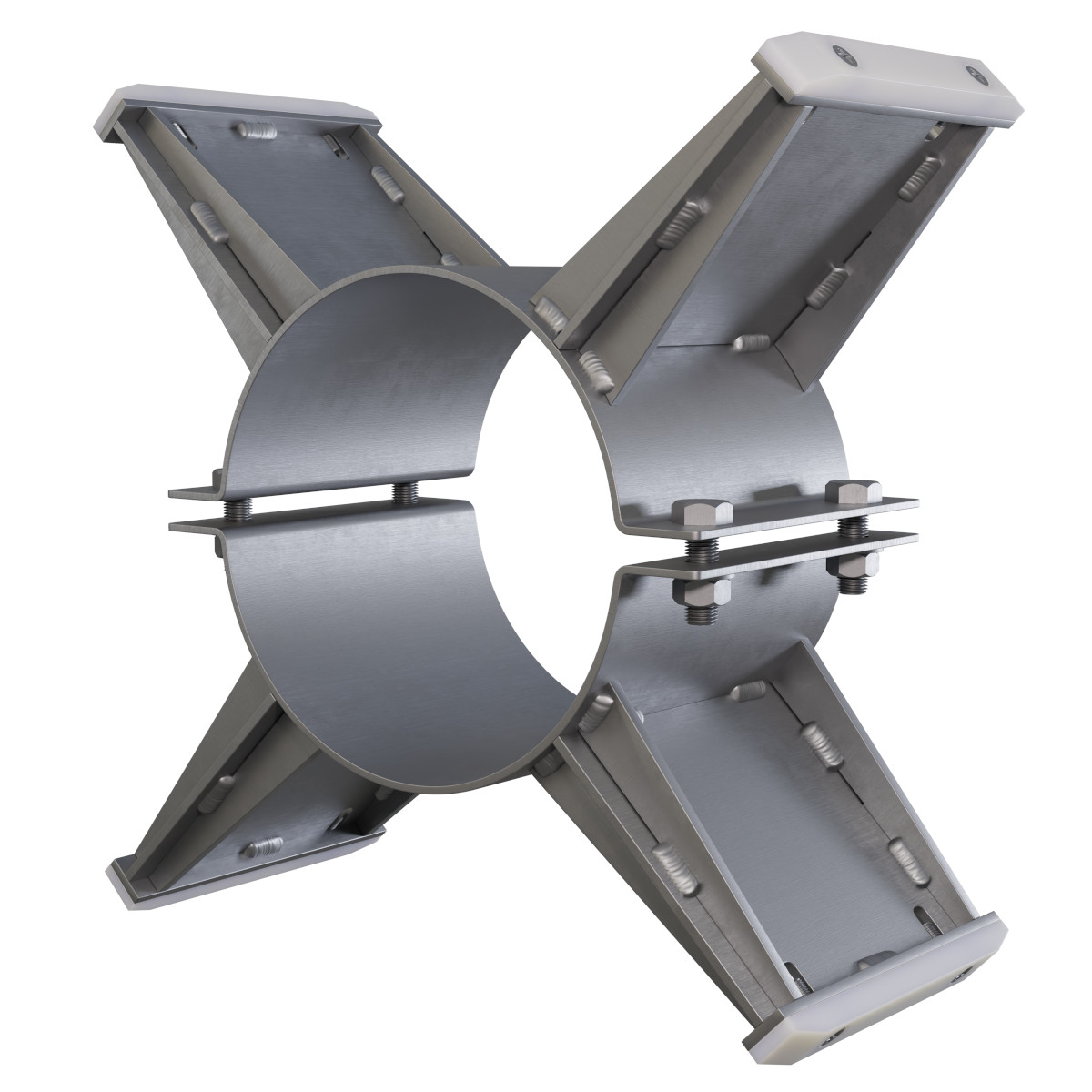

Objímky STE jsou používány u velkých a těžkých potrubí, nebo pro speciální případy vysokých objímek.

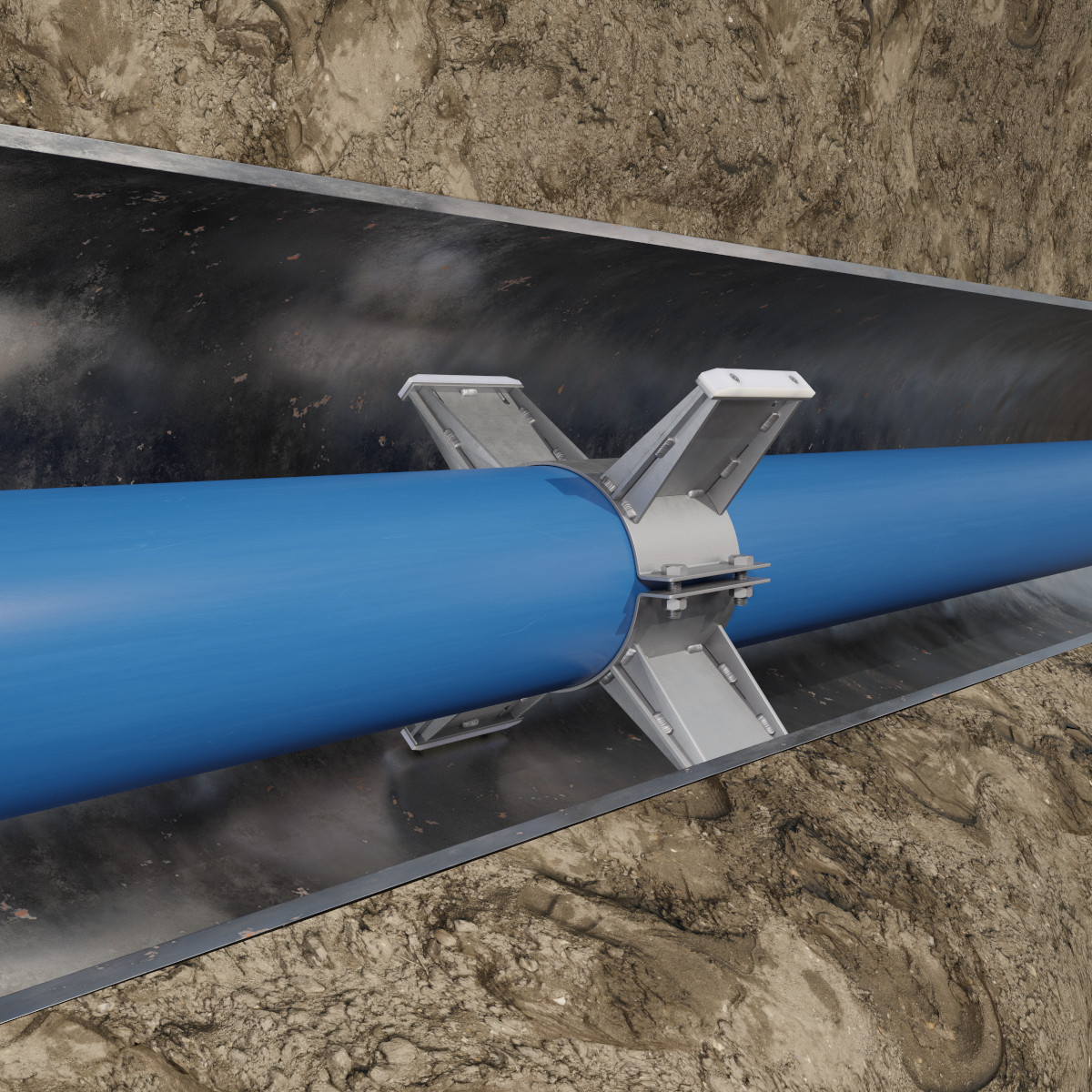

Toto řešení je charakteristické velkou odolností vůči tangenciálním silám vyskytujícím se při protahování potrubí chráničkami. Objímky STE se někdy používají pro zesílení celé soustavy objímek odolností vůči tangenciálním silám vyskytujícím se při protahování potrubí chráničkami (např. mezi robustními polyetylénovými objímkami typu SM, ZR), a to co 3. nebo 4. obvod.
Kluzné plochy z oceli nebo plastu.
Vlastnosti:
Materiál:
ocel S235 pozinkovaná, ocel 1,4307, ocel 1,4404, polyetylén

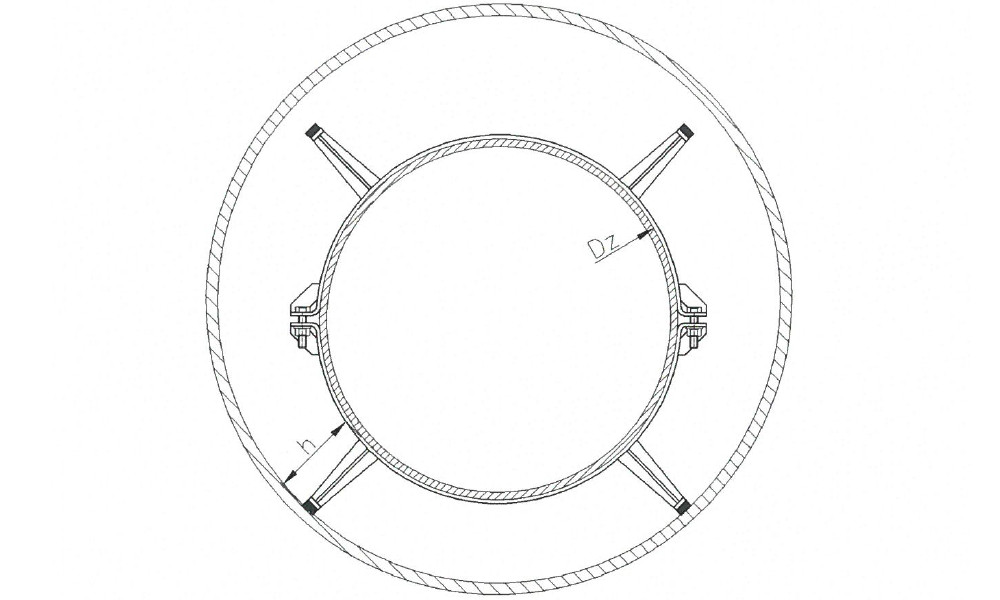

| DN | Vnější průměr nosné trubky Dz, [mm] | Výška kluznice h [mm] | Šířka kluznice [mm] |
|---|---|---|---|
| 150 | 50 ÷ 175 | 30 ÷ 400 | 150 |
| 200 | 176 ÷ 225 | 30 ÷ 400 | 150 |
| 250 | 226 ÷ 275 | 30 ÷ 400 | 150 |
| 300 | 276 ÷ 325 | 30 ÷ 400 | 150 |
| 350 | 326 ÷ 375 | 30 ÷ 400 | 150 |
| 400 | 376 ÷ 425 | 30 ÷ 400 | 150 |
| 450 | 426 ÷ 475 | 30 ÷ 400 | 150 |
| 500 | 476 ÷ 525 | 30 ÷ 400 | 150 |
| 550 | 526 ÷ 575 | 30 ÷ 400 | 150 |
| 600 | 576 ÷ 650 | 30 ÷ 400 | 150 |
| 700 | 651 ÷ 750 | 30 ÷ 400 | 150 |
| 800 | 751 ÷ 850 | 30 ÷ 400 | 150 |
| 900 | 851 ÷ 950 | 30 ÷ 400 | 150 |
| 1000 | 951 ÷ 1050 | 30 ÷ 400 | 150 |
| 1100 | 1051 ÷ 1150 | 30 ÷ 400 | 150 |
| 1200 | 1151 ÷ 1250 | 30 ÷ 400 | 150 |
| 1300 | 1251 ÷ 1350 | 30 ÷ 400 | 150 |
| 1400 | 1351 ÷ 1450 | 30 ÷ 400 | 150 |
