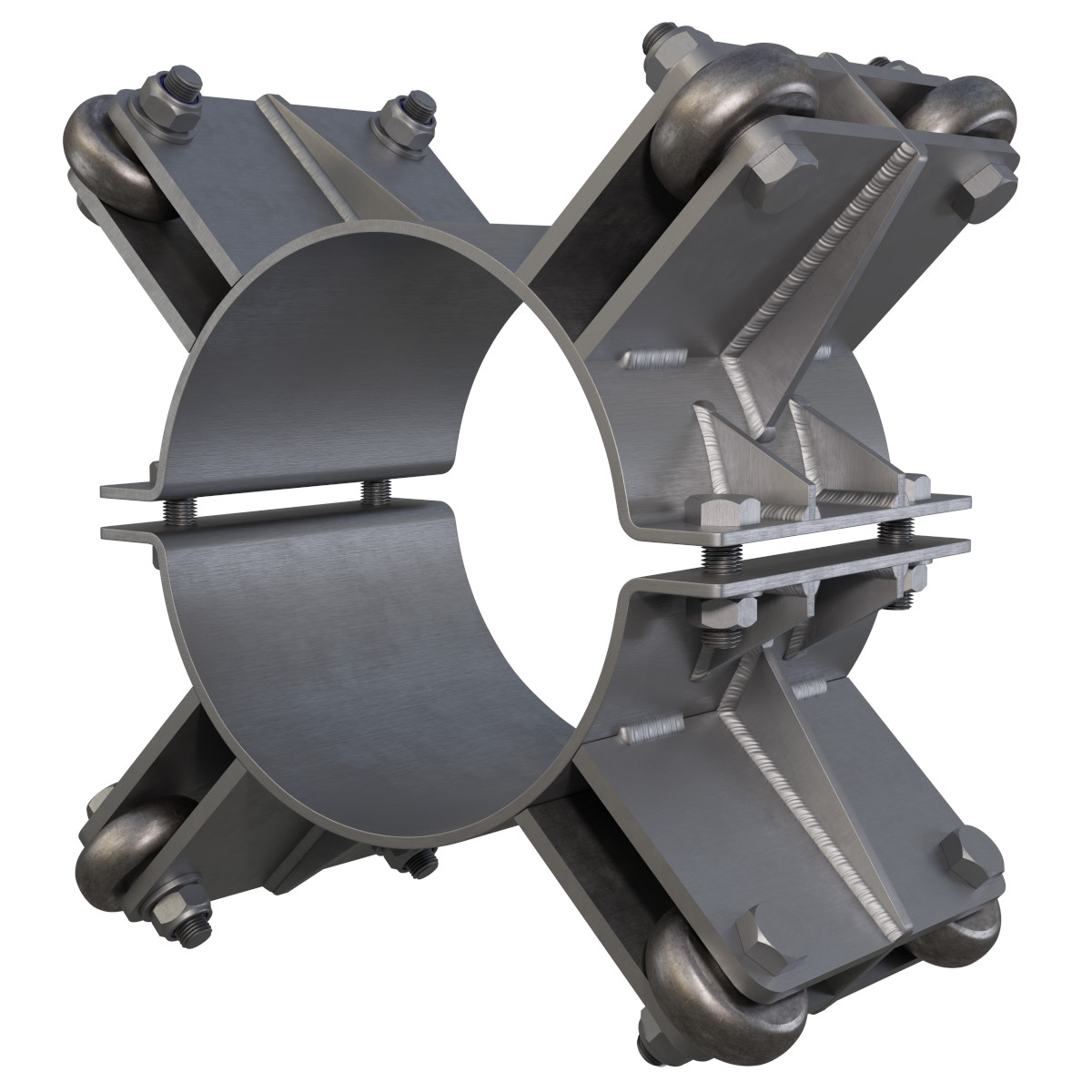

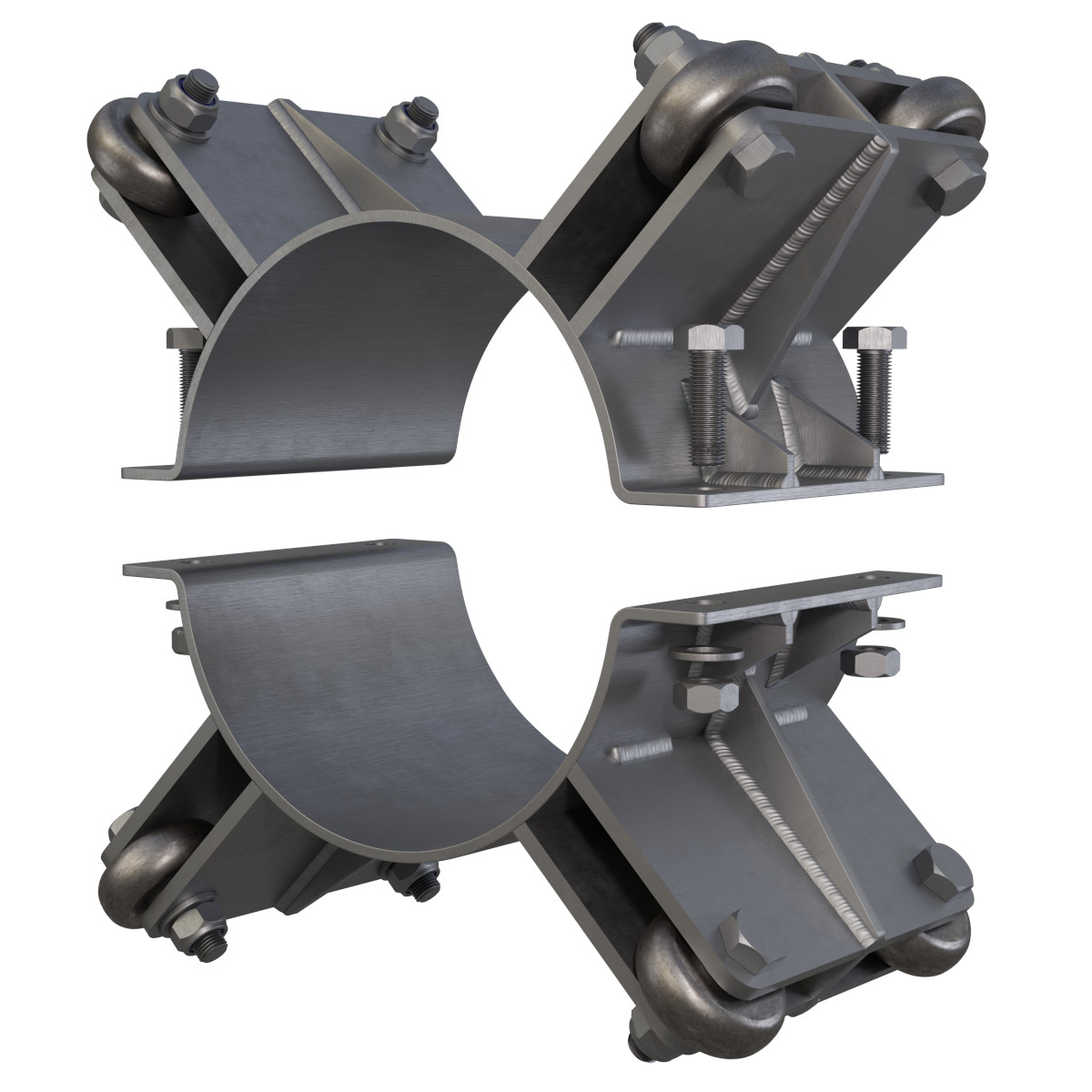

Objímky PS jsou používány u těžkých nebo velkých potrubí, nebo pro speciální případy vysokých objímek.

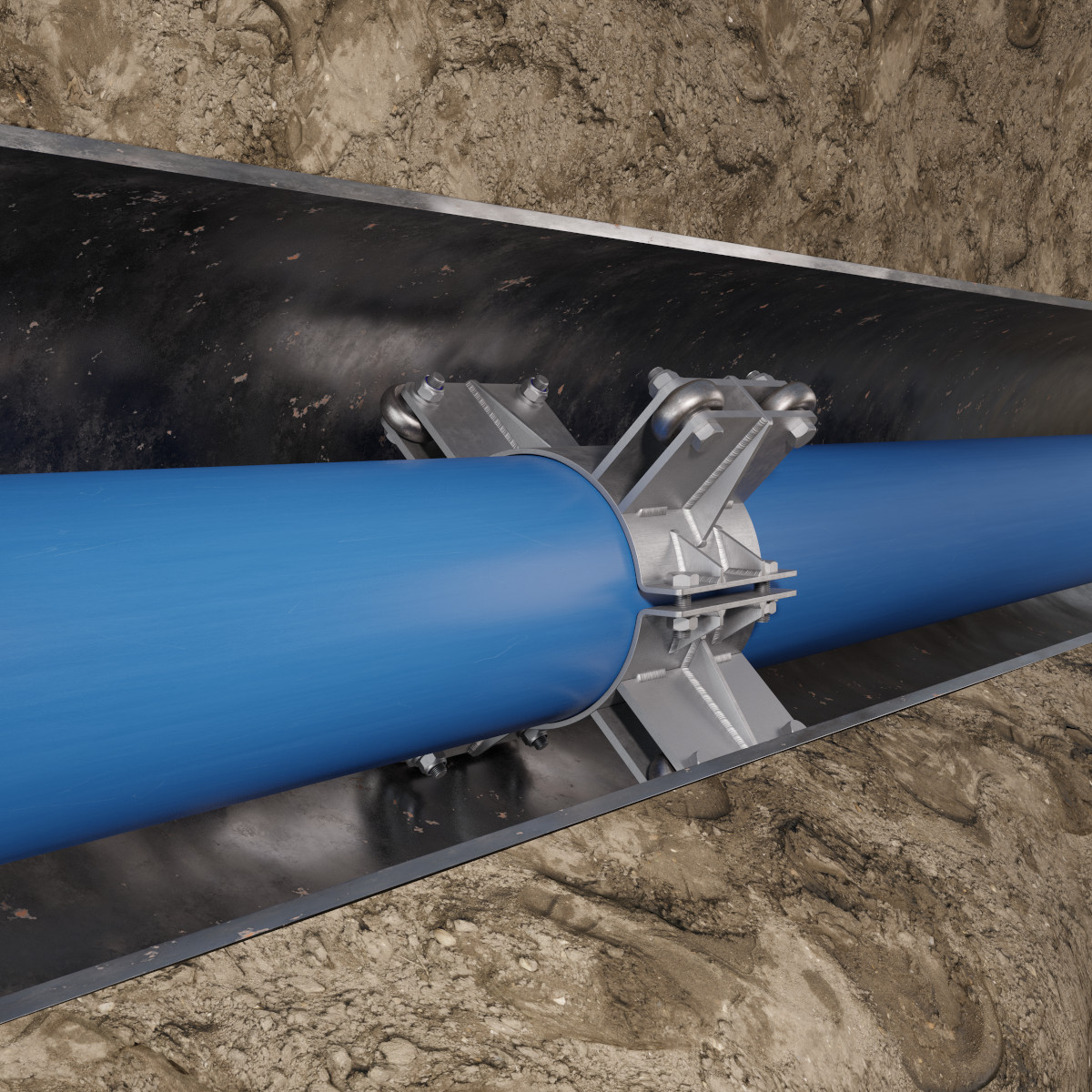

Toto řešení je charakteristické velkou odolností vůči tangenciálním silám vyskytujícím se při protahování potrubí chráničkami. Objímky PS se někdy používají pro zesílení celé soustavy objímek plastových (např. mezi robustními polyetylénovými objímkami typu SM, ZR), a to co 3. nebo 4. obvod.
Jsou vybaveny válečky. Jsou používány i jako první objímka sestavy plastových objímek.
Vlastnosti:
Materiál:
ocel S235 pozinkovaná, ocel 1,4307, ocel 1,4404

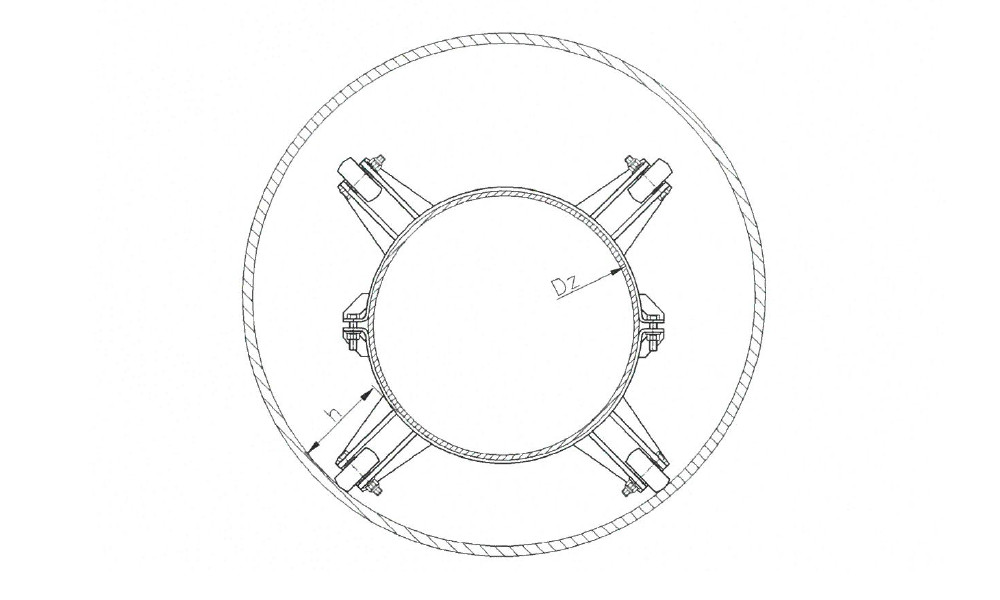

| DN | Vnější průměr nosné trubky Dz, [mm] | Výška kluznice h [mm] | Šířka kluznice [mm] |
|---|---|---|---|
| 150 | 50 ÷ 175 | 30 ÷ 400 | 150, 200 |
| 200 | 176 ÷ 225 | 30 ÷ 400 | 150, 200 |
| 250 | 226 ÷ 275 | 30 ÷ 400 | 150, 200 |
| 300 | 276 ÷ 325 | 30 ÷ 400 | 150, 200 |
| 350 | 326 ÷ 375 | 30 ÷ 400 | 150, 200 |
| 400 | 376 ÷ 425 | 40 ÷ 400 | 150, 200 |
| 450 | 426 ÷ 475 | 40 ÷ 400 | 150, 200 |
| 500 | 476 ÷ 525 | 40 ÷ 400 | 150, 200 |
| 550 | 526 ÷ 575 | 40 ÷ 400 | 150, 200 |
| 600 | 576 ÷ 650 | 50 ÷ 400 | 150, 200 |
| 700 | 651 ÷ 750 | 50 ÷ 400 | 150, 200 |
| 800 | 751 ÷ 850 | 50 ÷ 400 | 150, 200 |
| 900 | 851 ÷ 950 | 50 ÷ 400 | 150, 200 |
| 1000 | 951 ÷ 1050 | 60 ÷ 400 | 150, 200 |
| 1100 | 1051 ÷ 1150 | 60 ÷ 400 | 150, 200 |
| 1200 | 1151 ÷ 1250 | 60 ÷ 400 | 150, 200 |
| 1300 | 1251 ÷ 1350 | 60 ÷ 400 | 150, 200 |
| 1400 | 1351 ÷ 1450 | 60 ÷ 400 | 150, 200 |
