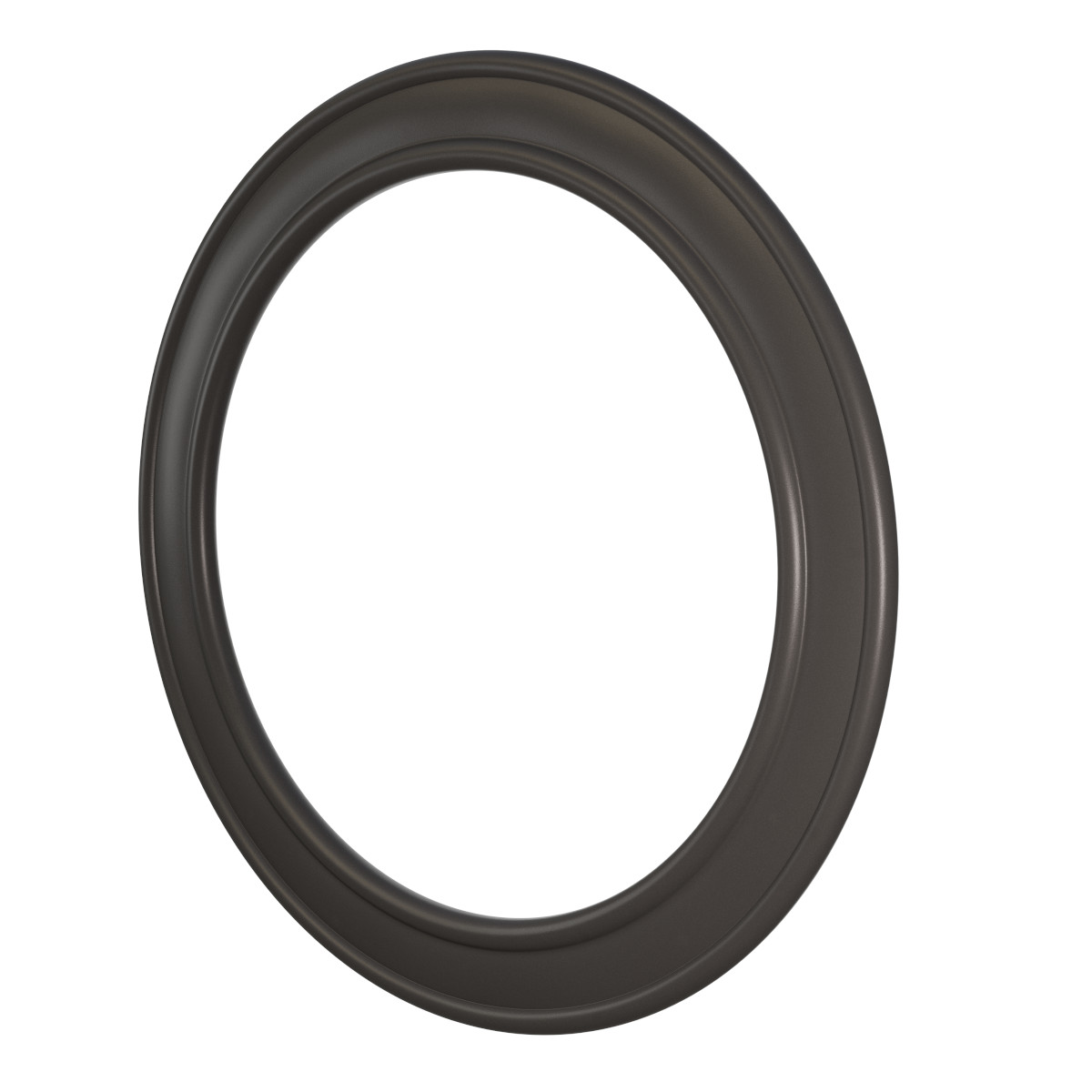

MEZIPŘÍRUBOVÉ TĚSNĚNÍ G-S-W  S OCELOVOU VLOŽKOU

Pryžový těsnící kroužky s ocelovou vložkou typ G-S-W jsou určeny pro přírubové spoje

podle normy PN-EN 1514-1 pro vodovodní sítě. Těsnění má český atest pro styk s pitnou vodou.



POUŽITÍ

  • Přírubový spoj potrubí

Vlastnosti:

  • DN potrubí:  DN 20 – DN 1600
  • tlak: max. 4,0 MPa
  • tvrdost: 70 +/- 5°SHORE
  • teploty:
    stálá teplota  -30°C/+100°C
     krátkodobá teplota do 1 hod.  -35°C/+130°C
     krátkodobá teplota do 1 min.  -40°C/+160°C

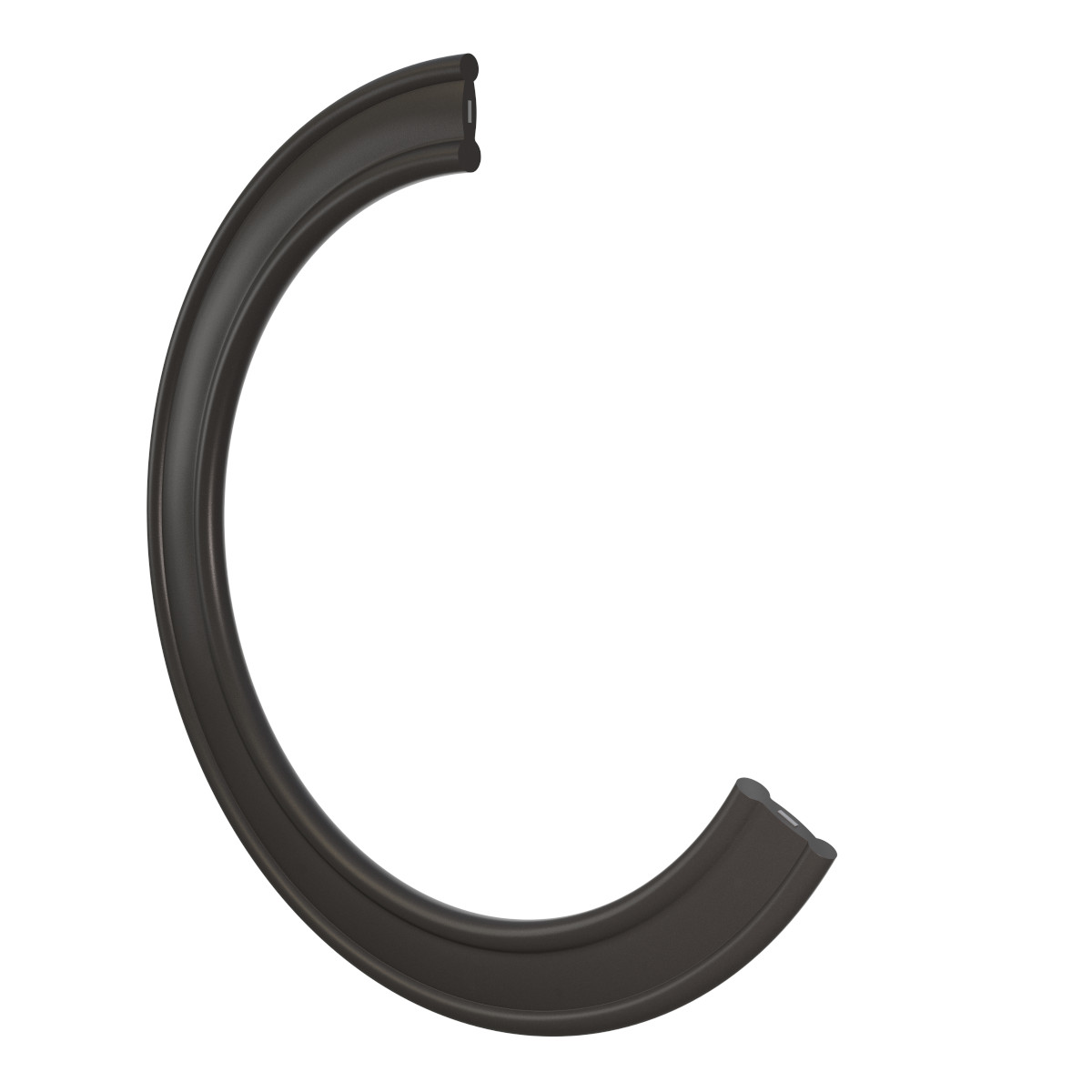

Materiál:

  • pryž:  EPDM s atestem na styk s pitnou vodou
  • ocelová vložka: uhlíková ocel
Poptat cenu

ROZMĚRY

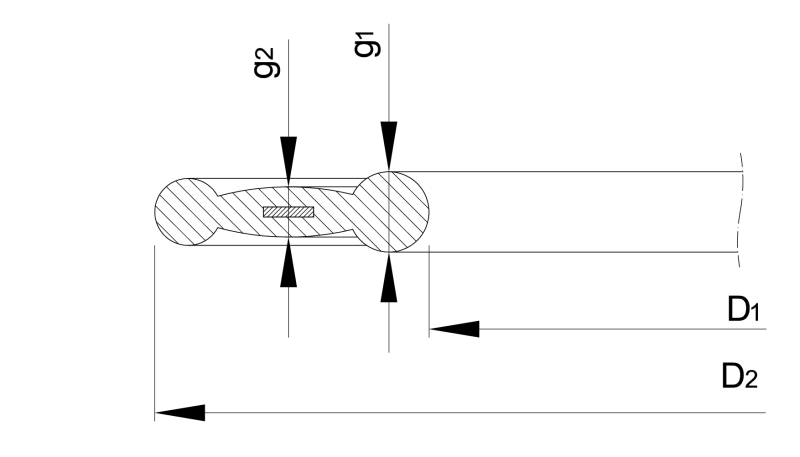

DN D1 [mm] D2 [mm] g1 [mm] g2 [mm] Tlak [MPa]
20 27 61 4 3 1,0 – 4,0
25 34 71 4 3 1,0 – 4,0
32 43 82 4 3 1,0 – 4,0
40 49 92 4 3 1,0 – 4,0
50 61 107 5 4 1,0 – 4,0
65 77 127 5 4 1,0 – 4,0
80 89 142 5 4 1,0 – 4,0
100 115 162 6 5 1,0 – 1,6
125 141 192 6 5 1,0 – 1,6
150 169 218 7 6 1,0 – 1,6
200 220 273 7 6 1,0 – 1,6
250 273 328 7 6 1,0
250 273 329 7 6 1,6
300 324 378 7 6 1,0
300 324 384 7 6 1,6
300 324 400 7 6 2,5
350 368 438 9 7 1,0
350 368 444 9 7 1,6
350 368 457 9 7 2,5
400 420 489 9 7 1,0
DN D1 [mm] D2 [mm] g1 [mm] g2 [mm] Tlak [MPa]
400 420 495 9 7 1,6
400 420 514 9 7 2,5
400 420 546 9 7 4,0
450 470 539 9 7 1,0
450 470 555 9 7 1,6
500 520 594 9 7 1,0
500 520 617 9 7 1,6
500 520 624 9 7 2,5
600 620 695 9 7 1,0
600 620 734 10 7 1,6
600 620 731 10 7 2,5
700 720 810 10 7 1,0
800 820 917 10 7 1,0
800 – – – –
900 – – – –
1000 1025 1124 11 8 1,0
1200 1225 1342 11 8 1,0 – 1,6
1400 1420 1548 – 8 1,0
1600 1620 1772 – 8 1,0
