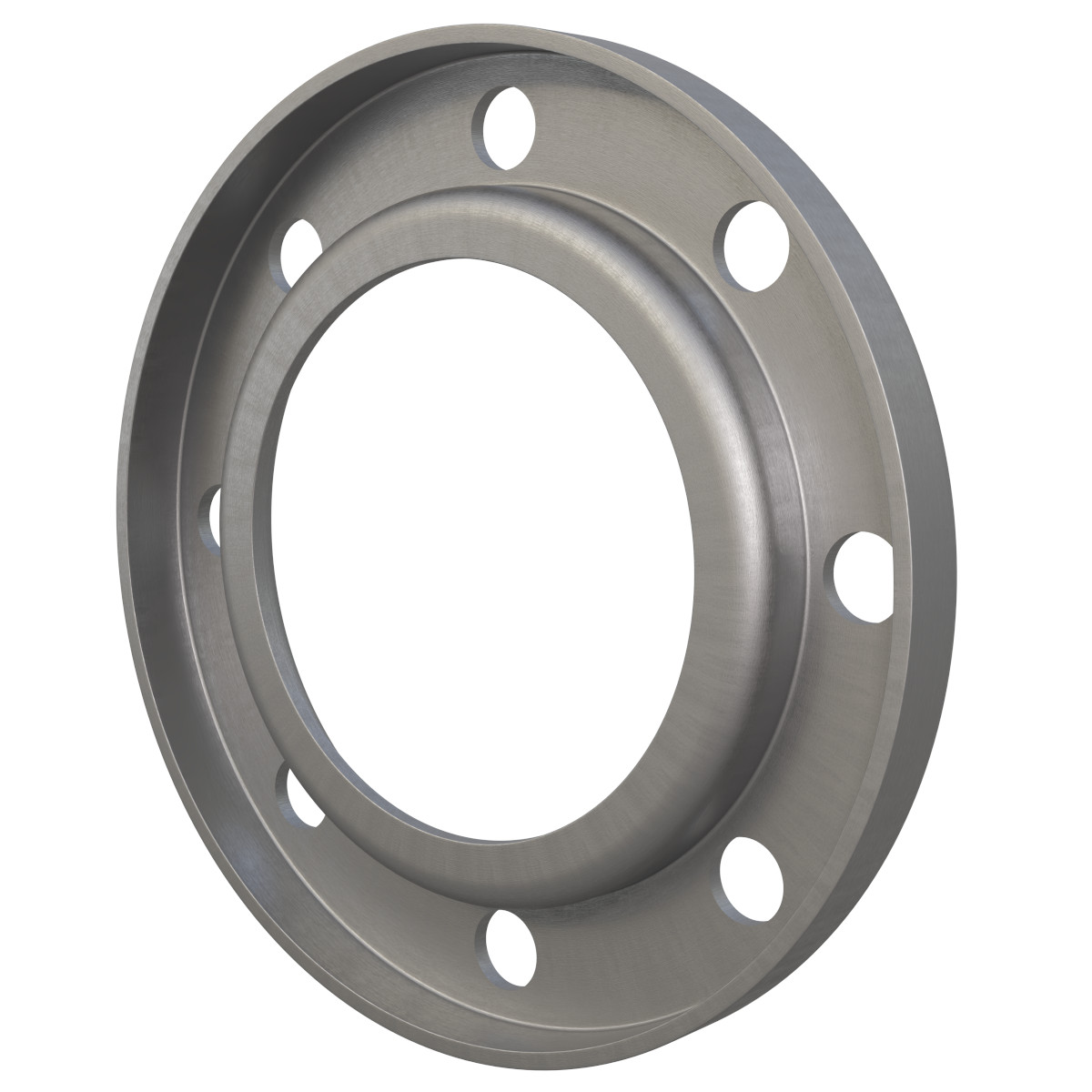

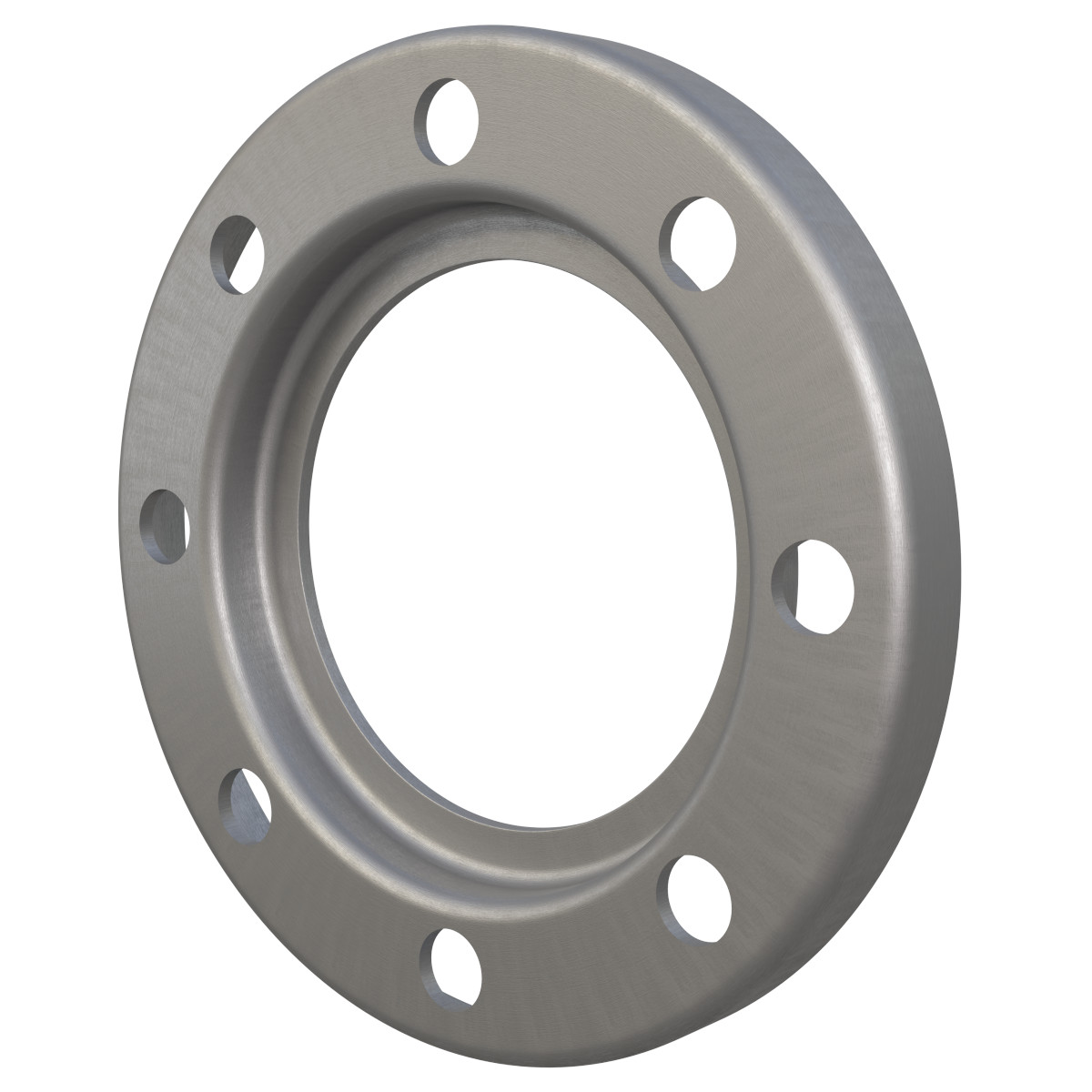

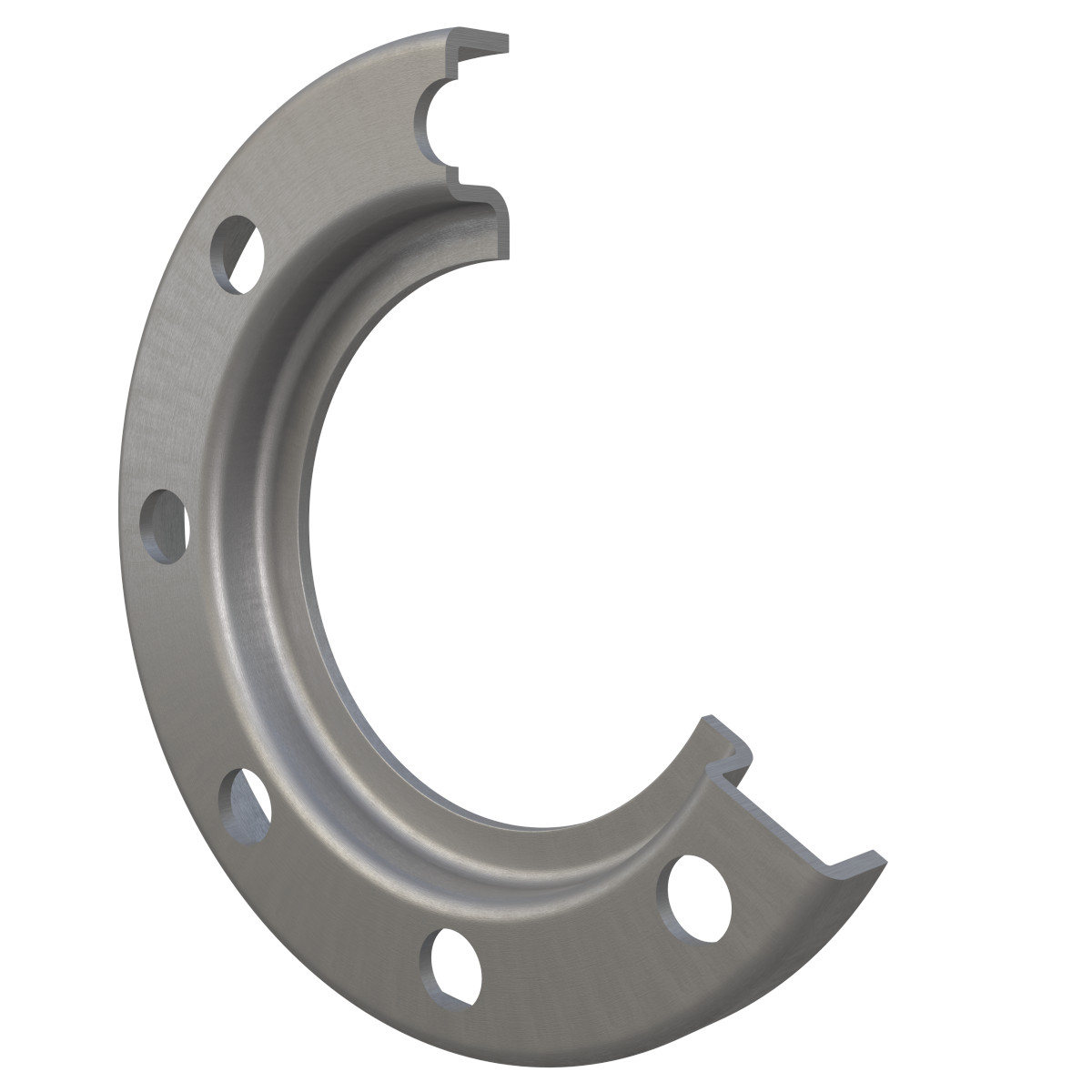

Příruby točivé lisované

Příruby točivé lisované slouží ke spojení nízkotlakého potrubí. Používají se u potrubí s nákružky.

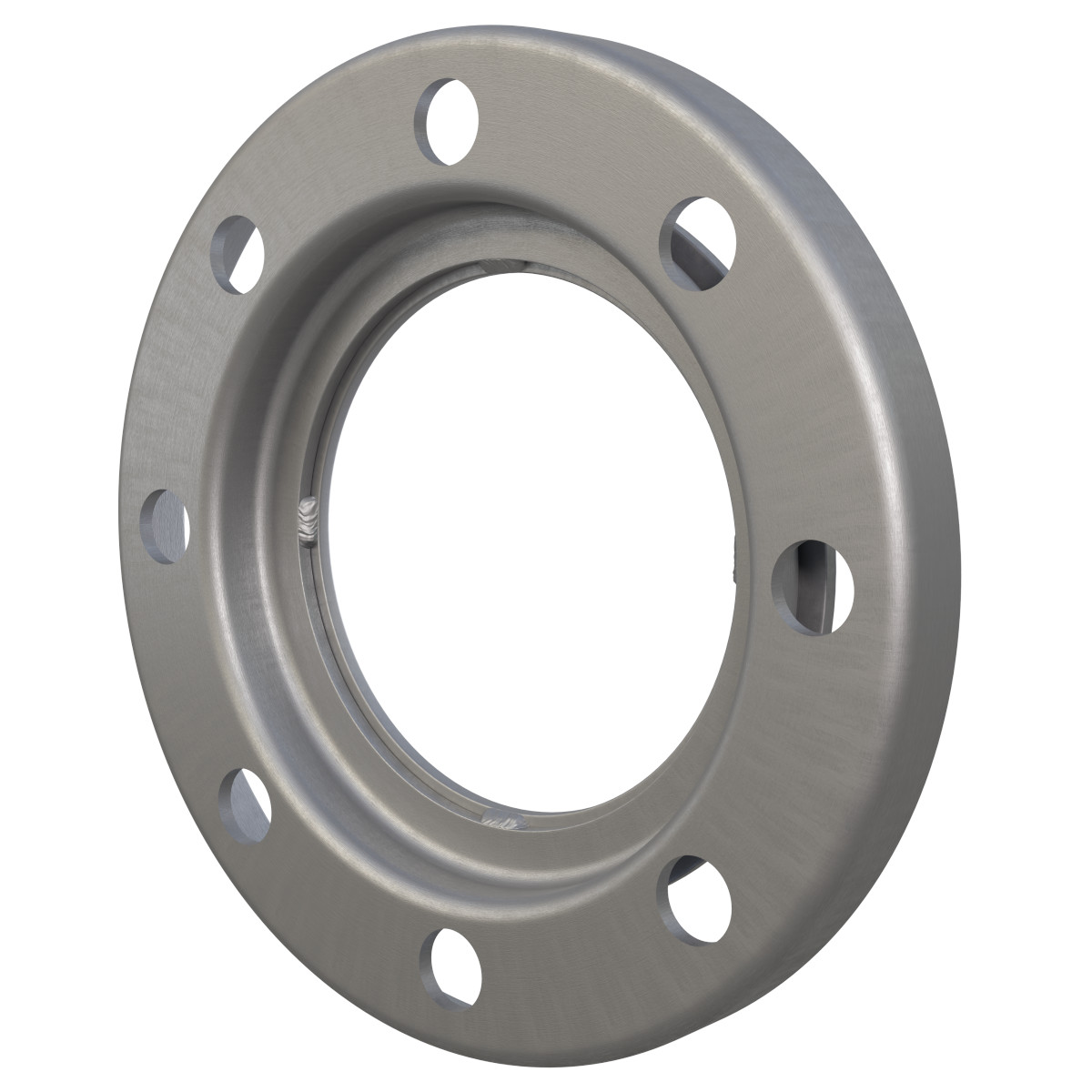

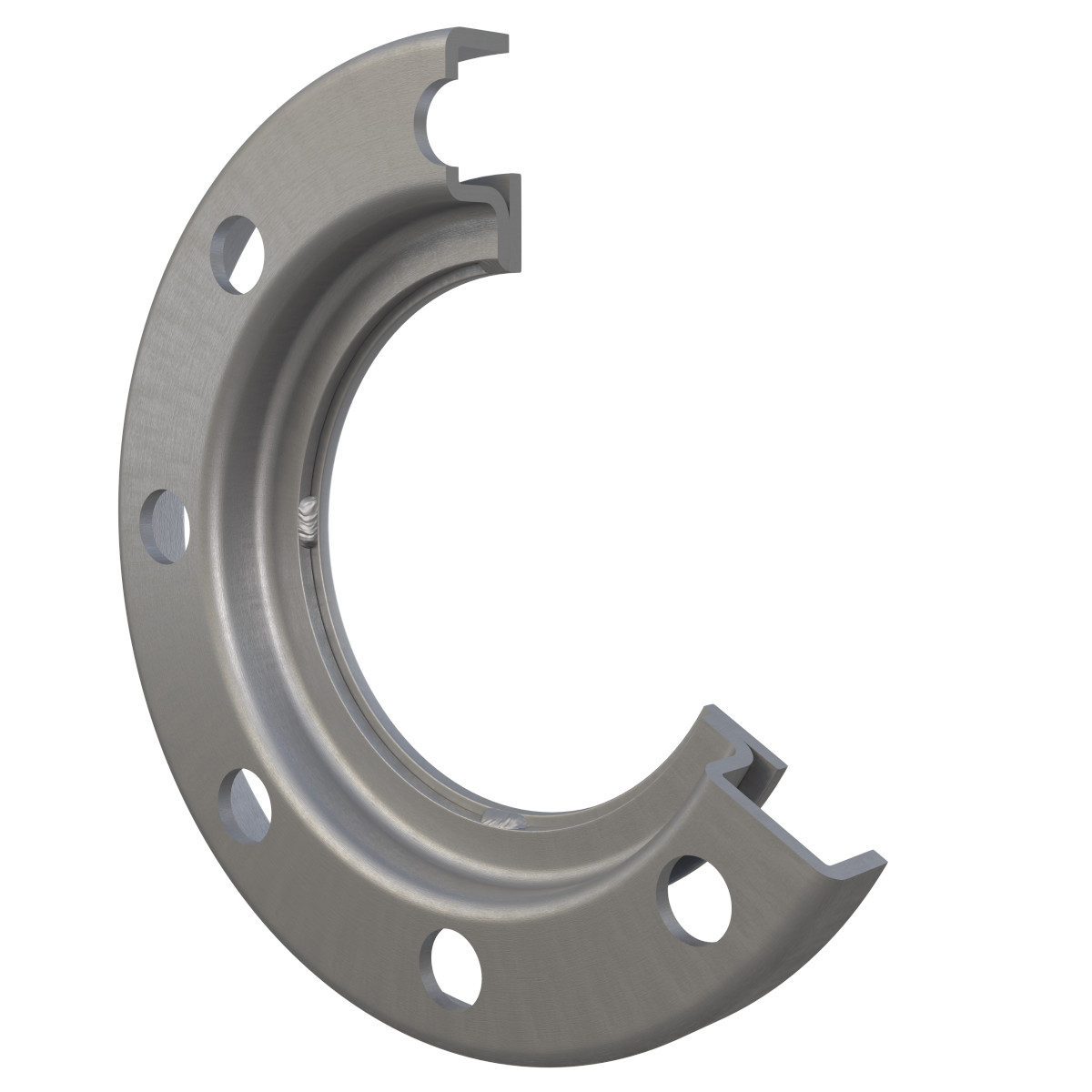

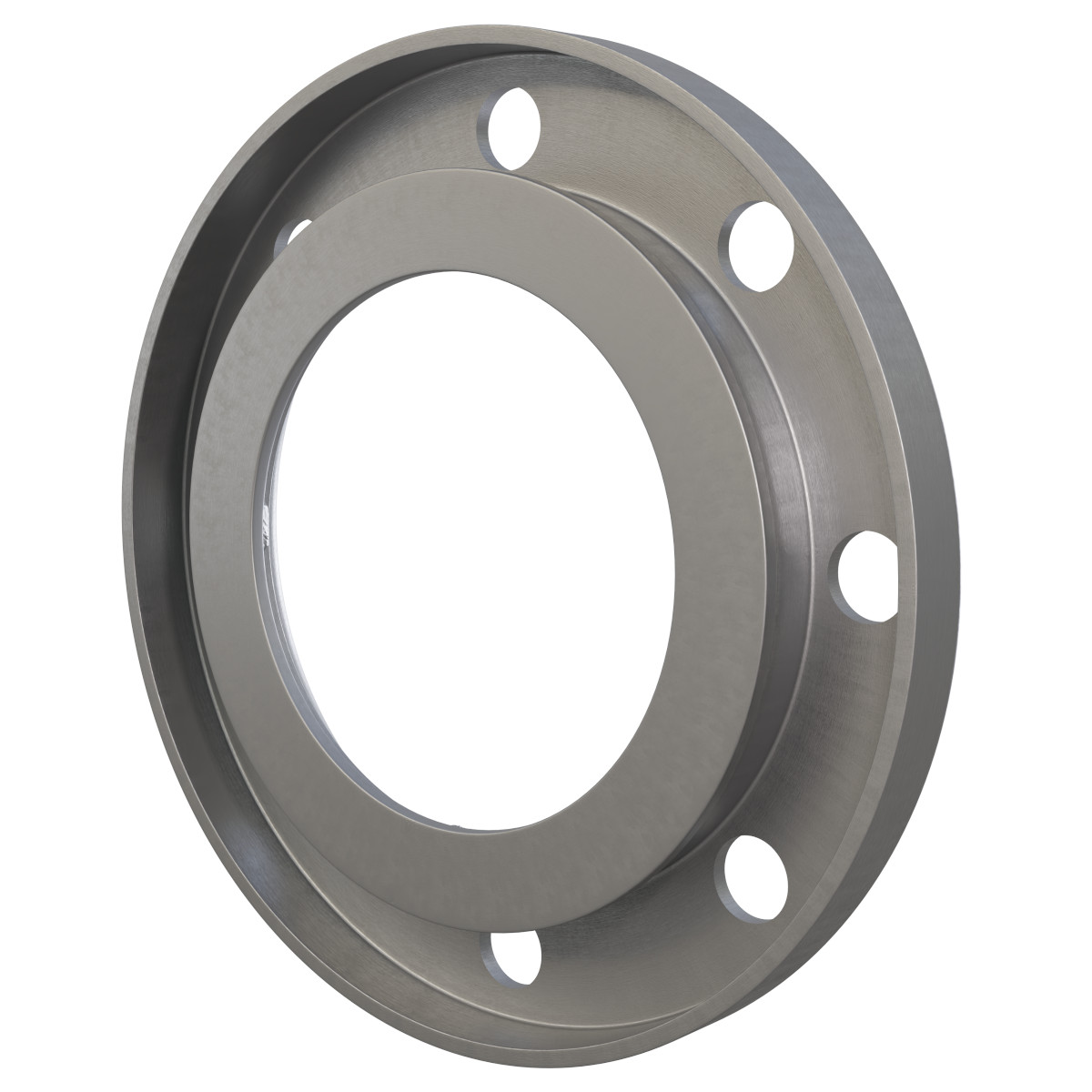

Příruby pro plastová potrubí mají přivařený kroužek, který bráni prostřižení potrubí.

POUŽITÍ

Přírubový spoj nízkotlakého potrubí PN10

Vlastnosti:

Uspořádání otvorů: dle PN-EN 1092-1 pro PN10

Materiál:

Standard: ocel 1.4307
Na vyžádání: ocel 1.4404, 1.4571

Technický výkres

Poptat cenu

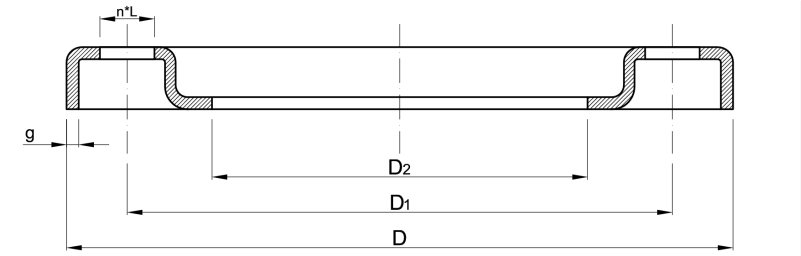

ROZMĚRY PŘÍRUB PRO OCELOVÉ POTRUBÍ

DN	De potrubí [mm]	D [mm]	D2 [mm]	D1 [mm]	g [mm]	n	L [mm]
32	40	140	47	100	3	4	18
32	41	140	47	100	3	4	18
32	42,3	140	47	100	3	4	18
32	43	140	47	100	3	4	18
40	44,5	150	53	110	4	4	18
40	48,3	150	53	110	4	4	18
50	50	165	59	125	4	4	18
50	52	165	59	125	4	4	18
50	54	165	59	125	4	4	18
50	57	165	62	125	4	4	18
50	60,3	165	65	125	4	4	18
65	70	185	78	145	4	4	18
65	73	185	78	145	4	4	18
65	76,1	185	81	145	4	4	18
80	80	200	89	160	4	8	18
80	83	200	89	160	4	8	18
80	84	200	89	160	4	8	18
80	88,9	200	94	160	4	8	18
100	104	220	113	180	4	8	18
100	106	220	113	180	4	8	18

DN	De potrubí [mm]	D [mm]	D2 [mm]	D1 [mm]	g [mm]	n	L [mm]
100	108	220	113	180	4	8	18
100	114,3	220	119	180	4	8	18
125	129	250	137	210	4	8	18
125	133	250	137	210	4	8	18
125	139,7	250	145	210	4	8	18
150	154	285	161	240	5	8	22
150	156	285	161	240	5	8	22
150	159	285	164	240	5	8	22
150	168,3	285	173	240	5	8	22
200	204	340	213	295	5	8	22
200	206	340	213	295	5	8	22
200	208	340	213	295	5	8	22
200	219,1	340	224	295	5	8	22
250	254	395	261	350	6	12	22
250	256	395	261	350	6	12	22
250	273	395	279	350	6	12	22
300	304	445	314	400	6	12	22
300	306	445	314	400	6	12	22
300	308	445	314	400	6	12	22
300	323,9	445	329	400	6	12	22

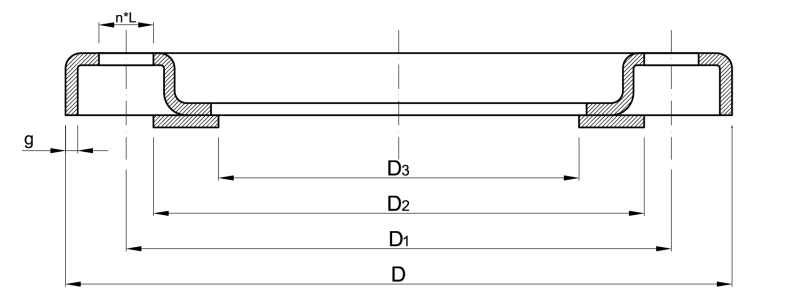

ROZMĚRY PŘÍRUB PRO PLASTOVÁ POTRUBÍ

DN	de potrubí [mm]	D [mm]	D1 [mm]	D3/D2 [mm]	g [mm]	n (počet otvorů)	L [mm] Průměr otovoru šroubu
32	40	140	100	54/82	3	4	18
40	50	150	110	65/92	4	4	18
50	63	165	125	82/107	4	4	18
65	75	185	145	94/127	4	4/8	18
80	90	200	160	112/142	4	8	18
100	110	220	180	129/162	4	8	18
100	125	220	180	139/162	4	8	18
125	140	250	210	159/192	4	8	18
150	160	285	240	180/218	5	8	22
150	180	285	240	192/218	5	8	22
200	200	340	295	239/273	5	8	22
200	225	340	295	243/273	5	8	22
250	250	395	350	293/328	6	12	22
250	280	395	350	296/328	6	12	22
300	315	445	400	344/378	6	12	22
