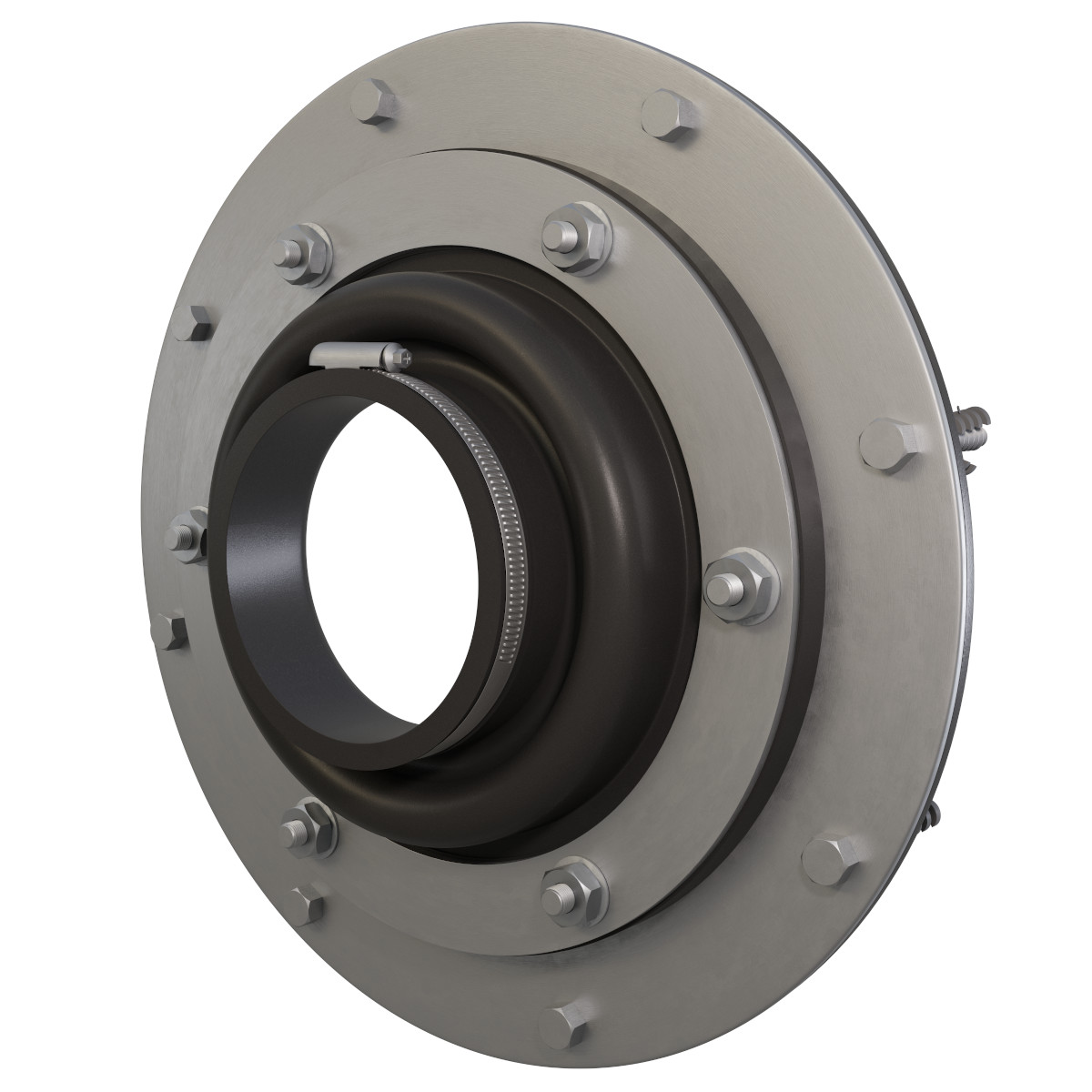

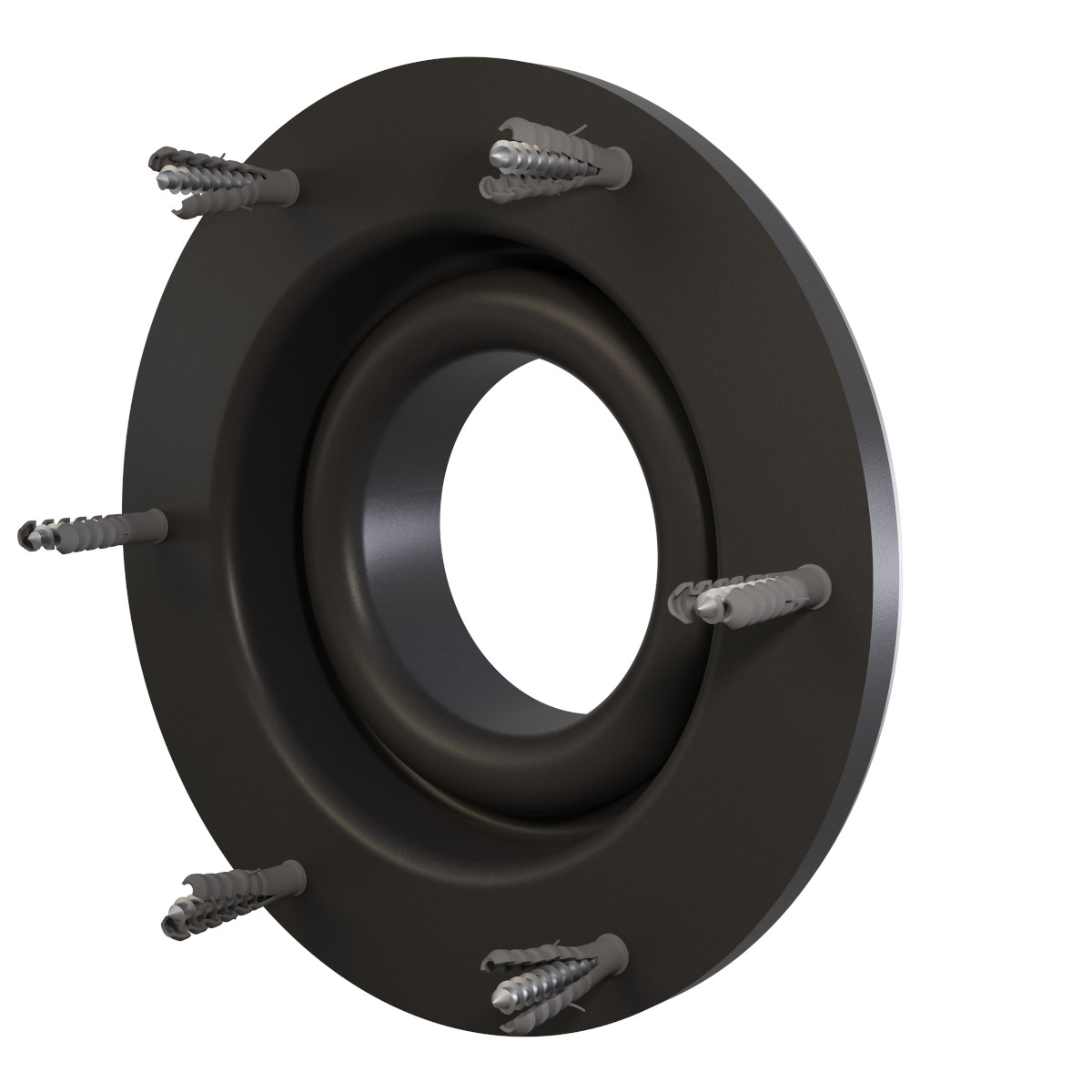

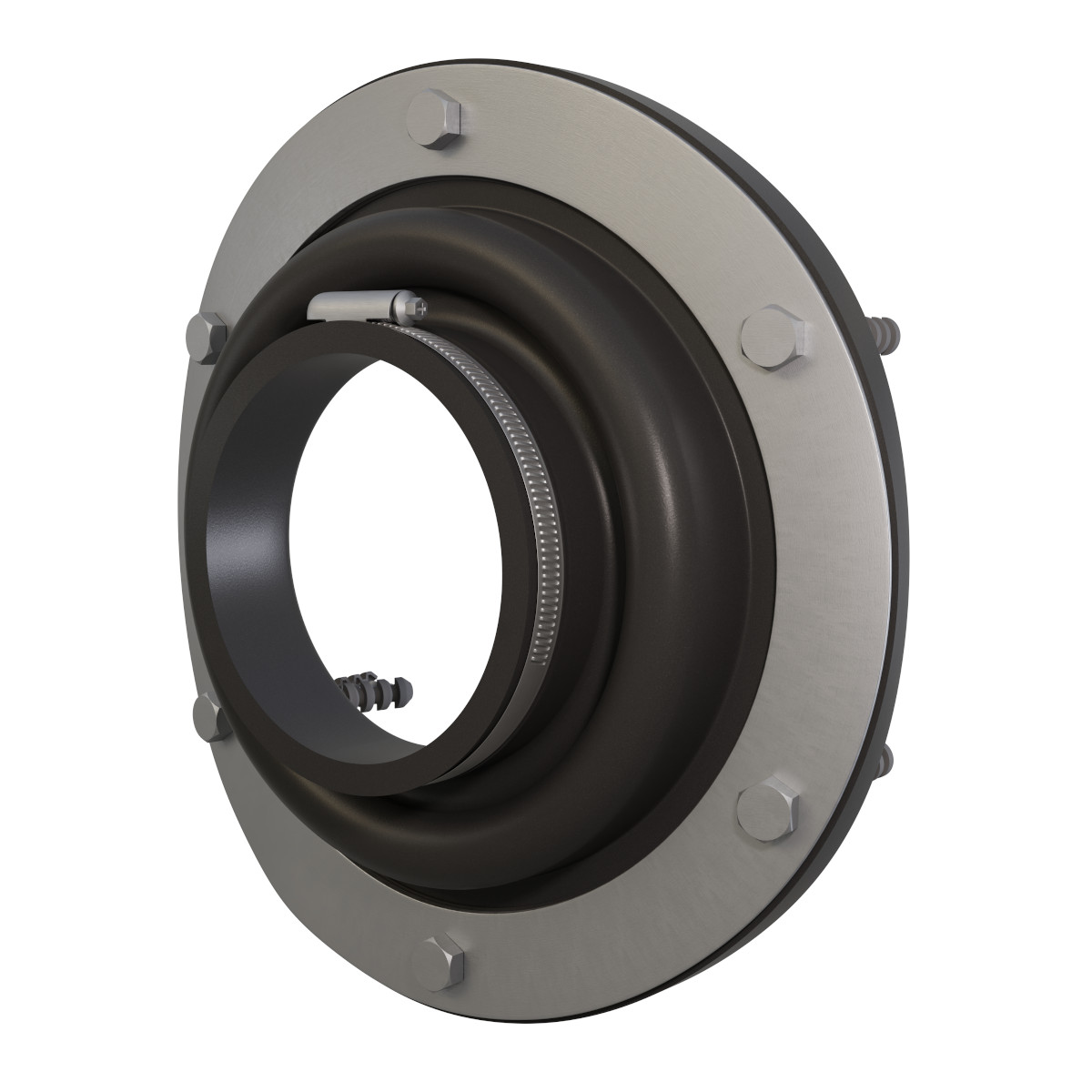

Beztlaké těsnění WGC

Beztlaké těsnění

Beztlaké těsnění prostupu potrubí

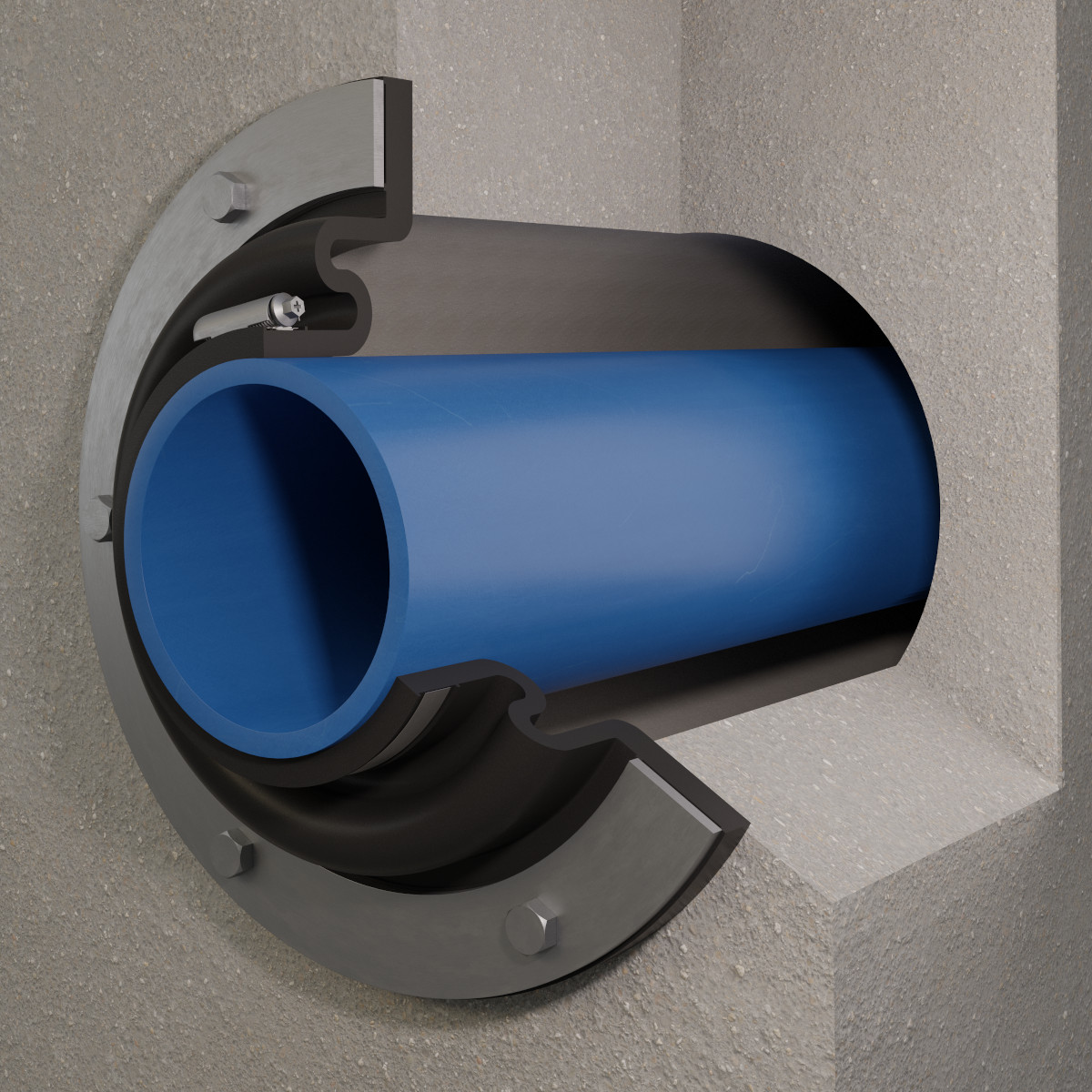

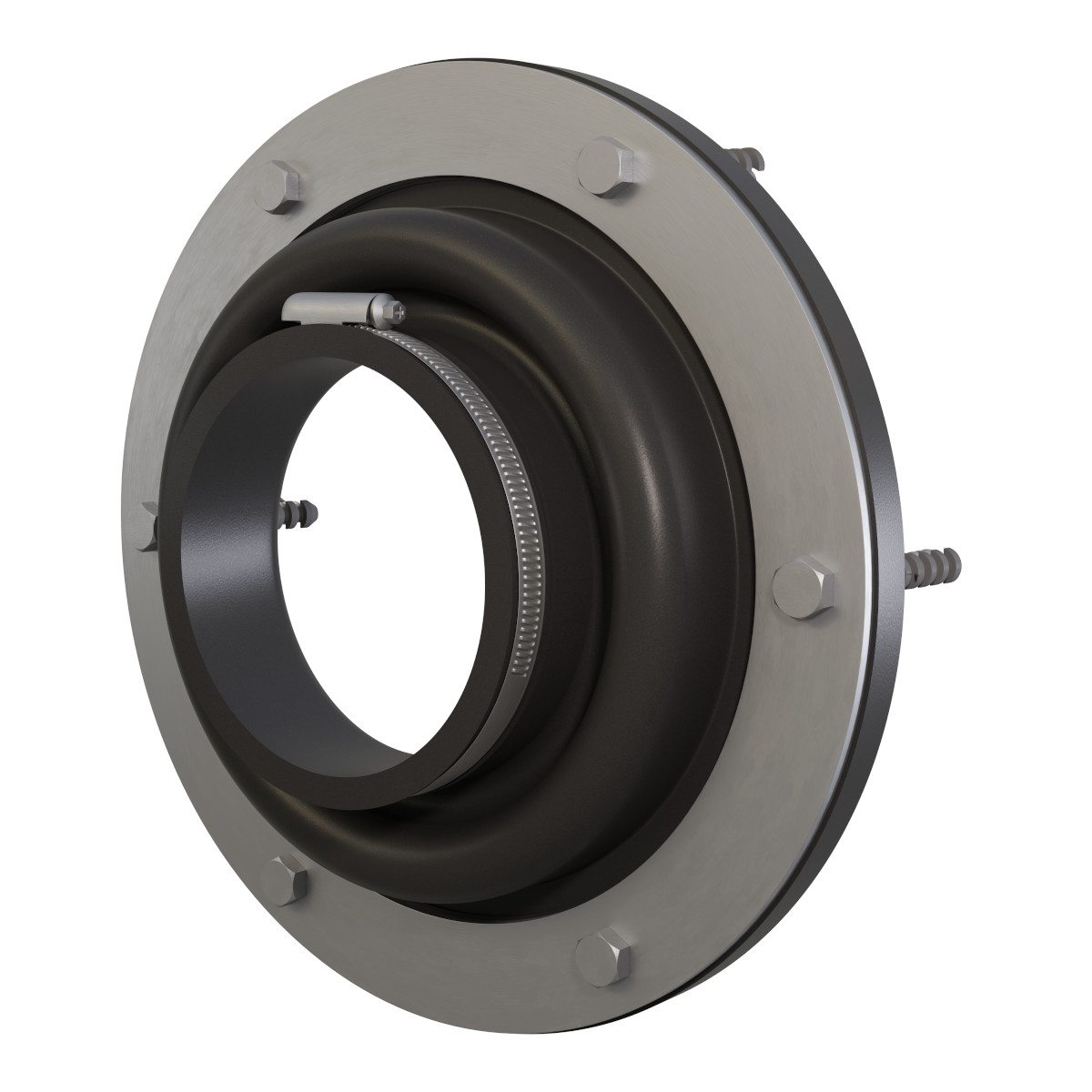

Těsnění určené k utěsnění prostupu potrubí zdí, základy budovy pod úrovní terénu. Nachází uplatnění zejména u vodovodních, plynových, kanalizačních, horkovodních přípojek rodinných domů a obytných budov. Těsnění WGC umožňuje větší osovou odchylku nebo posuv potrubí vůči ose otvoru.
Těsnění se montuje na rovné hladké stěny popřípadě i na stěny kruhových nádrží nebo šachet.

POUŽITÍ

vodotěsný a plynotěsný prostup stěnou nebo základy budovy
montáž pouze ze strany působení těsněného média (spodní vody)

POTRUBÍ A OTVOR

hladké kruhové potrubí
Otvor v hladké stěně (zdi), tloušťka stěny min. 100 mm
otvor může mít maximální průměr dle rozměrové tabulky
v případě většího otvoru je možné použít dodatečný větší prstenec

Vlastnosti:

Potrubí: DN25 až DN250
Těsnost: -0,5bar +0,5bar
Osová odchylka: max. 12°
(úhel mezi osou otvoru a potrubí)
provedení děleného těsnění: NE
Provozní teploty:
EPDM (-30°C ÷ +100°C)
NBR (-35°C ÷ +125°C)
SILIKON (do +230°C)

Materiál:

Těsnící prvek: EPDM, NBR, Silikon
Ocelové prvky: ocel 1.4307, 1.4404
Šrouby: A2/A4 + hmoždinka PE
Páska: ocel 1.4301, pozinkovaný šroub

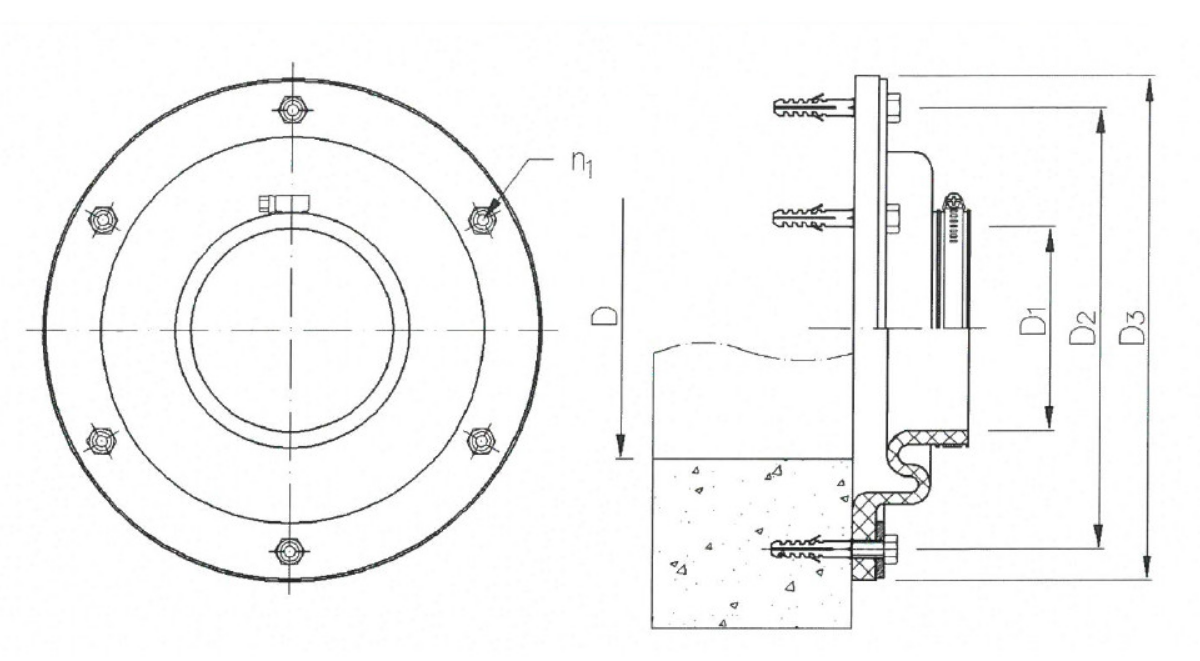

Technický výkres

Poptat cenu

Tabulka rozměrů

DN	D1[mm]	D2[mm]	D3[mm]	Ø potrubí [mm]	Počet šroubů	Max. Ø otvoru
25	30	126	150	32-35	4	≤65
32	38	135	159	40-44	4	≤70
40	46	142	167	48-52	4	≤80
50	57	150	180	60-65	6	≤90
65	72	167	193	75-78	6	≤110
80	84	184	209	88-94	6	≤120
100	104	220	251	108-116	6	≤150
125	121	237	270	125-140	6	≤170
150	155	275	307	158-172	8	≤200
200	196	328	360	200-225	8	≤250
250	248	410	440	250-280	10	≤320

Montáž

MONTÁŽ viz TECHNICKÝ A MONTÁŽNÍ LIST
