Prostupové těsnění GP-Z

Tlakové nebo beztlaké těsnění prostupů

Vysoce kvalitní produkt určený k uzavření otvoru stěny, stropu, v základové desce nebo otvoru pažnice, potrubí …  Brání průniku kapalin, plynů, vlhkosti. Používá se v průmyslovém stavitelství i individuální výstavbě.

  • Jednoduchá montáž
  • Rychlé dodání



POUŽITÍ

  • vodotěsné a plynotěsné utěsnění otvoru
  • vhodné pro vodovodní, plynové a kanalizační sítě, horkovody

OTVOR

  • Hladký otvor bez prasklin, minimální tloušťka zdi 60 mm

POZNÁMKA

  • Těsnění je nutné mechanicky zabezpečit proti vytlačení těsnění z potrubí/otvoru.

Vlastnosti:

  • Rozsah průměrů otvoru:  verze 1  od 50 mm do 200 mm
     verze 2  od 201 mm do 500 mm
  • Těsnost: max. 0,1 MPa
    provedení děleného těsnění: NE
  • Provozní teploty: EPDM (-30°C ÷ +100°C)
     EPDM-KTW (-30°C ÷ +100°C)
     NBR (-35°C ÷ +125°C)
    SILIKON (do +230°C)

Materiál:

  • Těsnící prvek:  EPDM –  standardní provedení pro splaškové a povrchové vody
     KTW        –  směs EPDM s atestem pro styk s pitnou vodou
     NBR        –  olejivzdorné provedení
     SILIKON – provedení pro vyšší teploty
  • Přítlačné prvky: standardní provedení GP-Z  – ocel 1.4307
     provedení pro styk s pitnou vodou GP-Z KTW   – ocel 1.4404
  • Šrouby: standard – A2 (1.4307), KTW – A4 (1.4404)
Technický výkres
Poptat cenu

Těsnění GP-Z se vyrábí na míru dle zadaných parametrů otvoru.

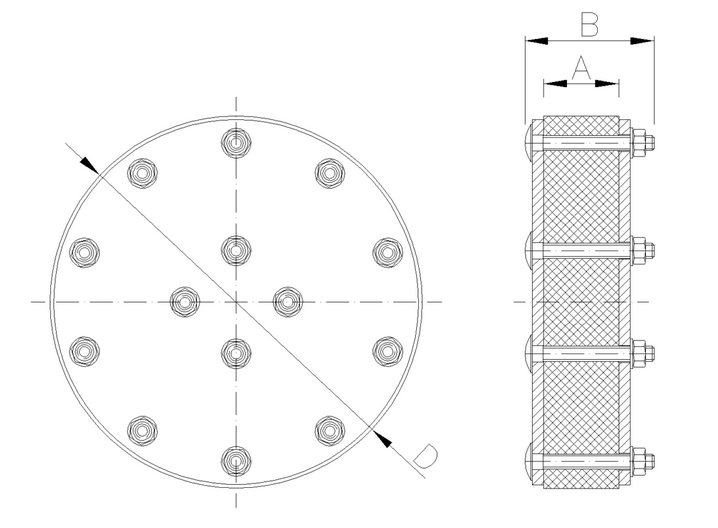

Verze 1

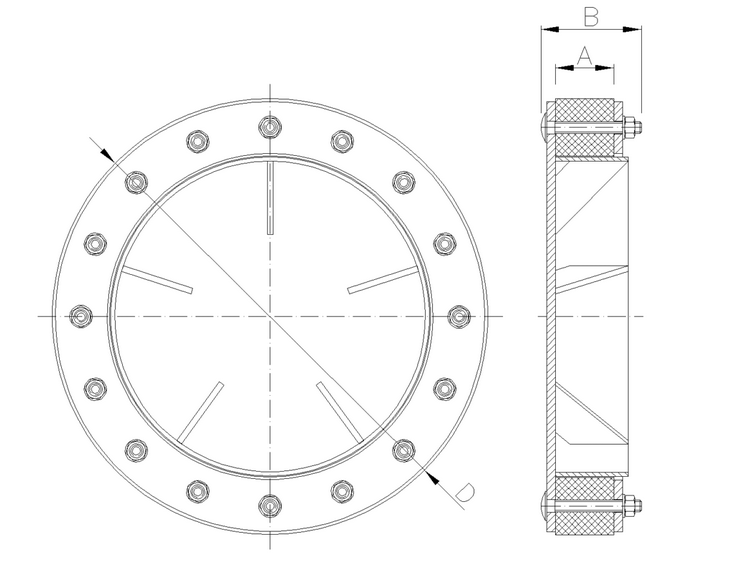

Verze 2

Montáž

MONTÁŽ – viz příloha „Technický a montážní list GP-Z“

Soubory ke stažení

Technický a montážní list
Technický výkres
