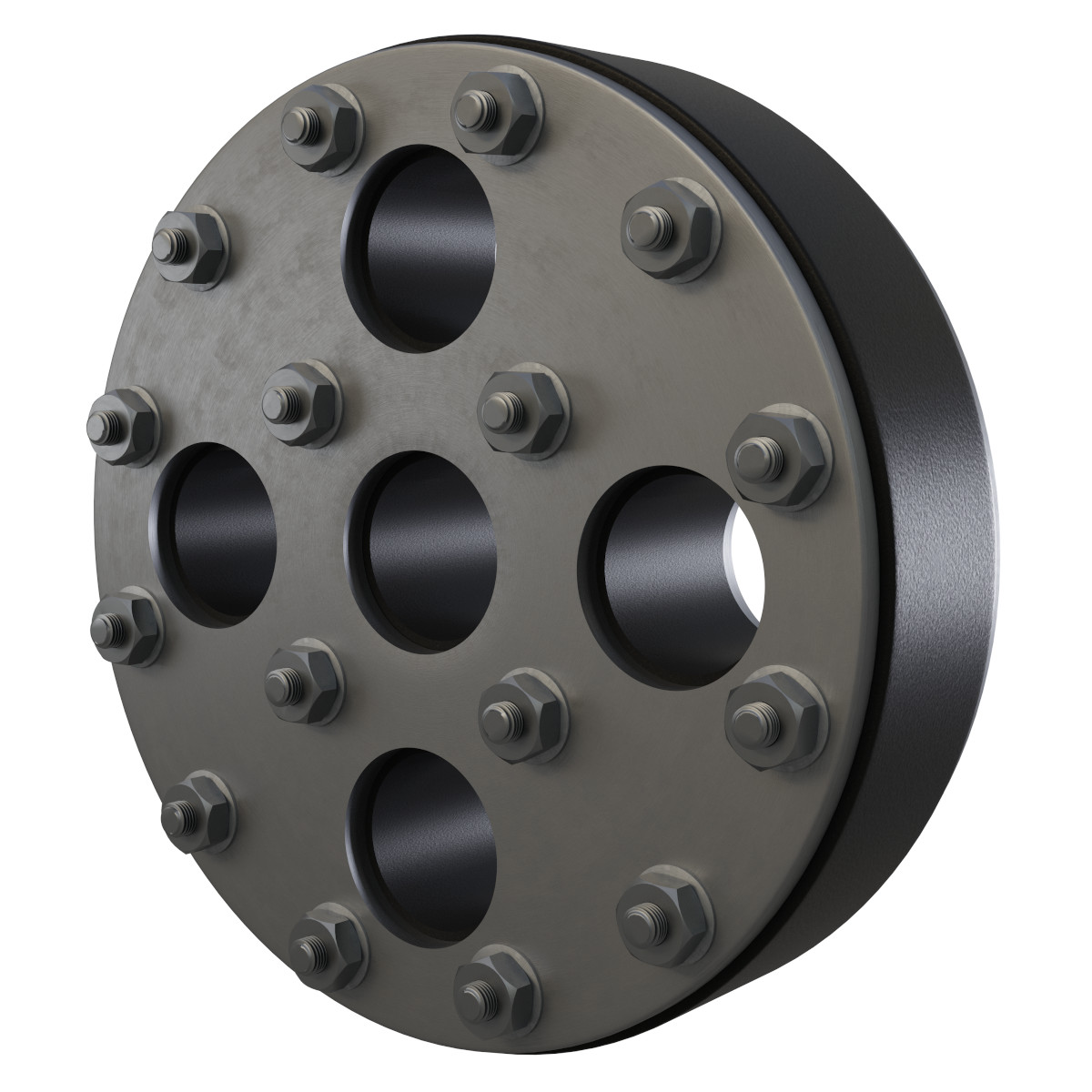

Prostupové těsnění GP-W
Prostupové těsnění GP-W - Obrázek 2

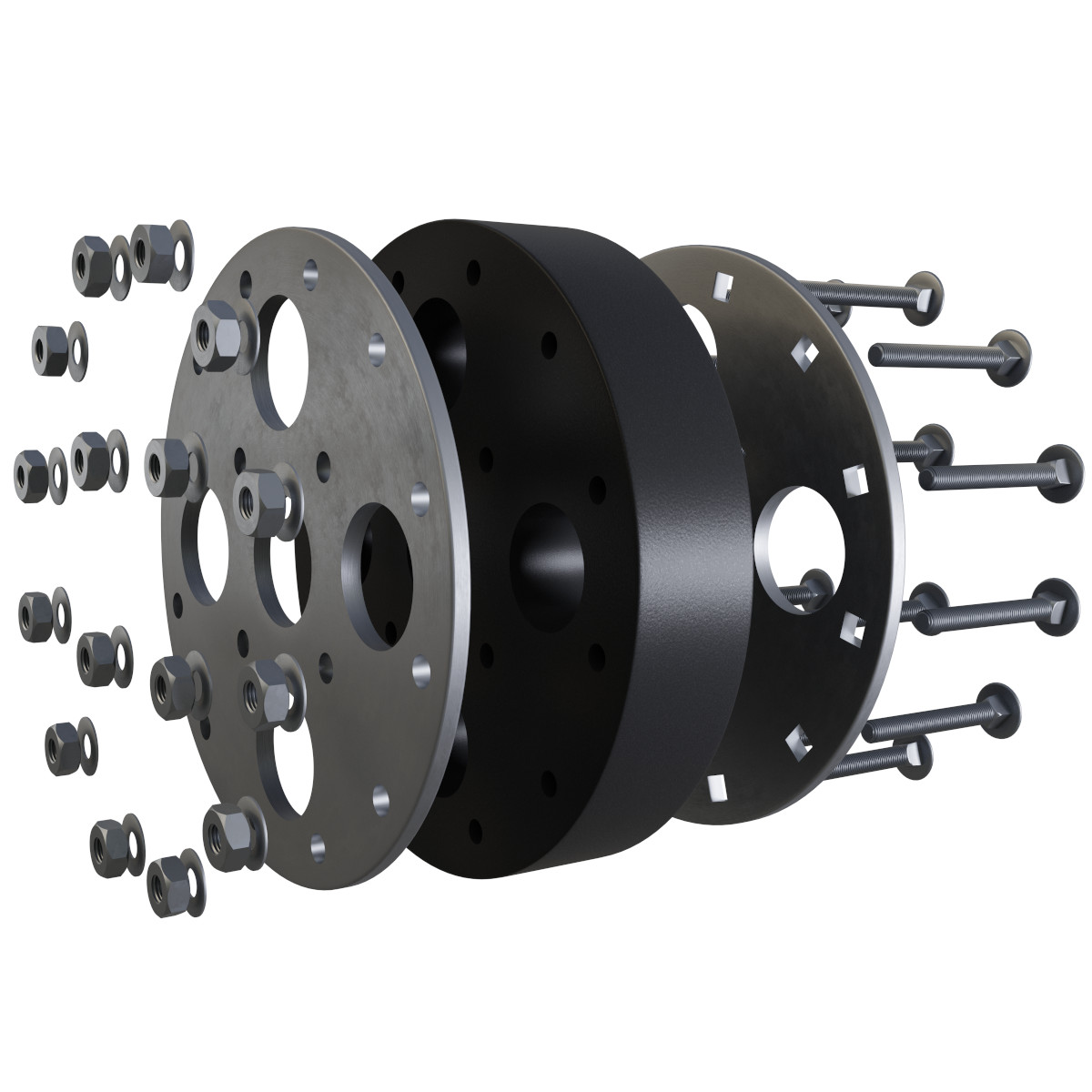

Prostupové těsnění GP-W - Obrázek 3
Prostupové těsnění GP-W - Obrázek 4

Prostupové těsnění GP-W

Tlakové nebo beztlaké těsnění prostupů

Vysoce kvalitní produkt určený k utěsnění několika potrubí nebo kabelu v otvoru stěny, stropu, základové desce nebo pažnici. Těsnění brání průniku kapalin, plynu, vlhkosti. Používá se v průmyslovém stavitelství i individuální výstavbě. Lze provést i ve verzi KTW pro styk s pitnou vodou.

  • Jednoduchá montáž
  • Rychlé dodání



POUŽITÍ

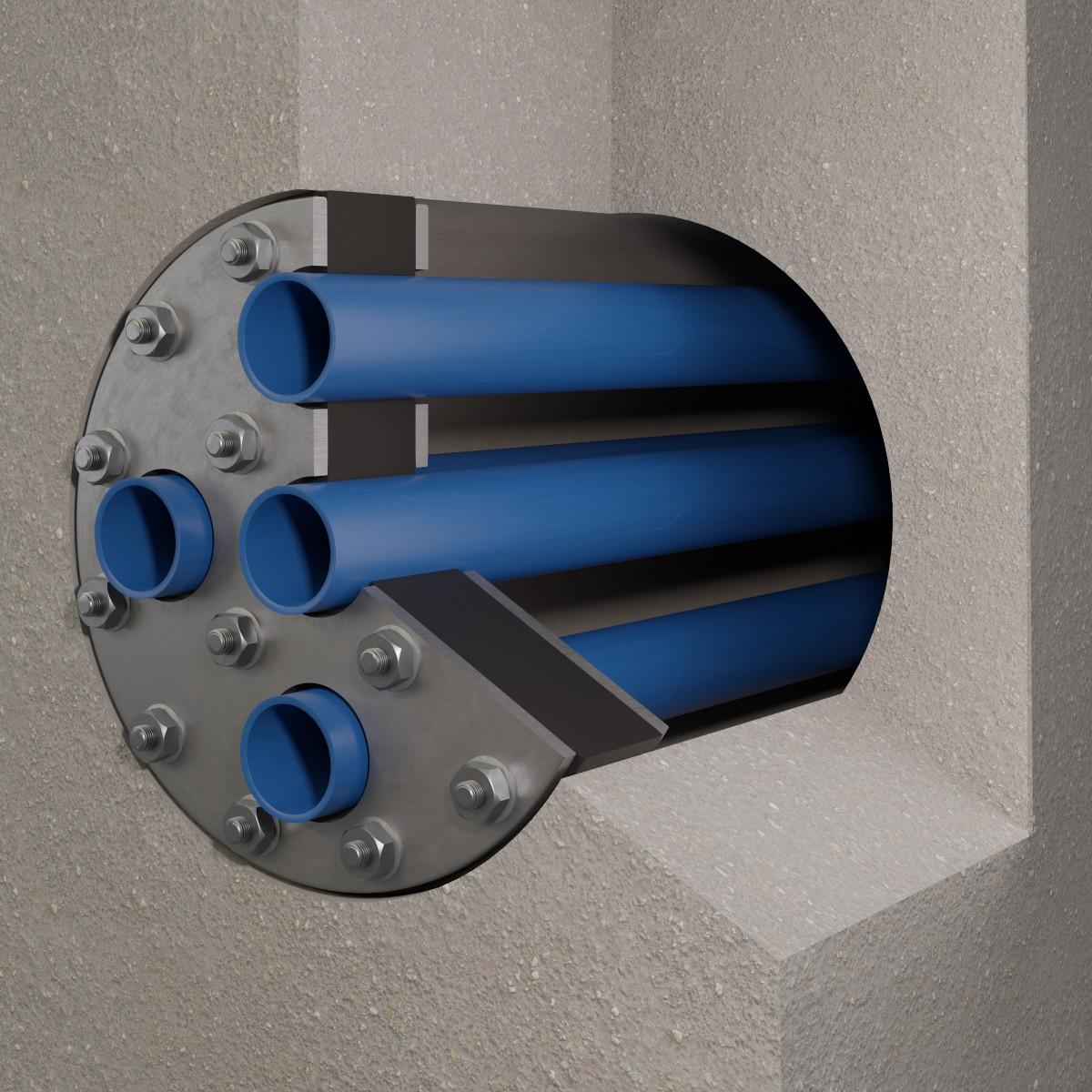

  • vodotěsné a plynotěsné utěsnění prostoru mezi potrubím/kabely a kruhovým otvorem ve zdi nebo kruhovou pažnicí
  • vhodné pro vodovodní, plynové a kanalizační sítě, horkovody, kabelové a optické trasy

POTRUBÍ A OTVOR

  • Všechny druhy hladkého potrubí/kabelu z libovolného materiálu
  • Hladký otvor bez prasklin, minimální tloušťka stěny 60 mm

POZNÁMKA

  • Těsnění neslouží jako podpěra potrubí nebo pevný bod. Těsnění nemůže přenášet zatížení od hmotnosti potrubí nebo média ani bočních sil.

Vlastnosti:

  • Rozsah průměrů otvoru:  od 65 mm do 3 000 mm
  • Těsnost: max. 0,25 MPa
    Osová odchylka: 2°
    (úhel mezi osou otvoru a potrubí)
    provedení děleného těsnění: ANO (jako těsnění GP-WK)
  • Provozní teploty: EPDM (-30°C ÷ +100°C)
     EPDM-KTW (-30°C ÷ +100°C)
     NBR (-35°C ÷ +125°C)
    SILIKON (do +230°C)

Materiál:

  • Těsnící prvek:  EPDM –  standardní provedení pro splaškové a povrchové vody
     KTW        –  směs EPDM s atestem pro styk s pitnou vodou
     NBR        –  olejivzdorné provedení
     SILIKON – provedení pro vyšší teploty
  • Přítlačné prvky: standardní provedení GP-W  – ocel 1.4307
     provedení pro styk s pitnou vodou GP-W KTW   – ocel 1.4404

  • Šrouby: standard – A2 (1.4307), KTW – A4 (1.4404)

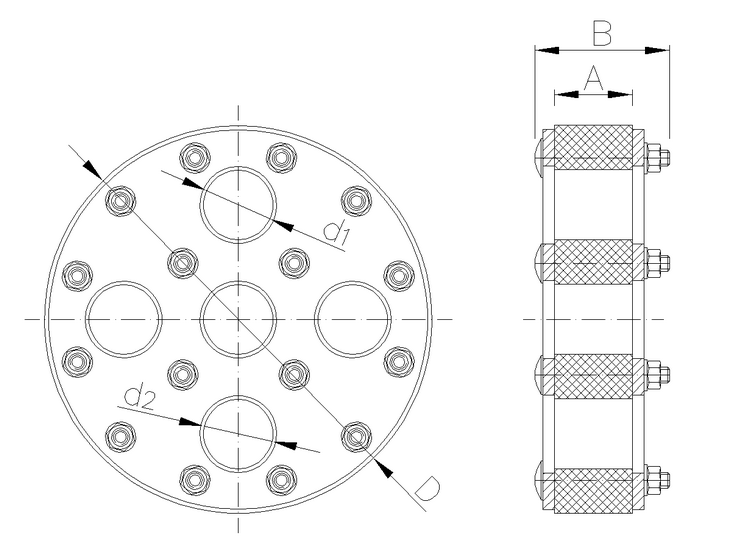

Technický výkres
Poptat cenu

Těsnění GP-W je vyráběno na míru dle zadaných parametrů potrubí/kabelů a otvoru.



Montáž

MONTÁŽ – viz příloha „Technický a montážní list GP-W“
