Prostupové těsnění GP-SR
Prostupové těsnění GP-SR - Obrázek 2
Prostupové těsnění GP-SR - Obrázek 3
Prostupové těsnění GP-SR - Obrázek 4

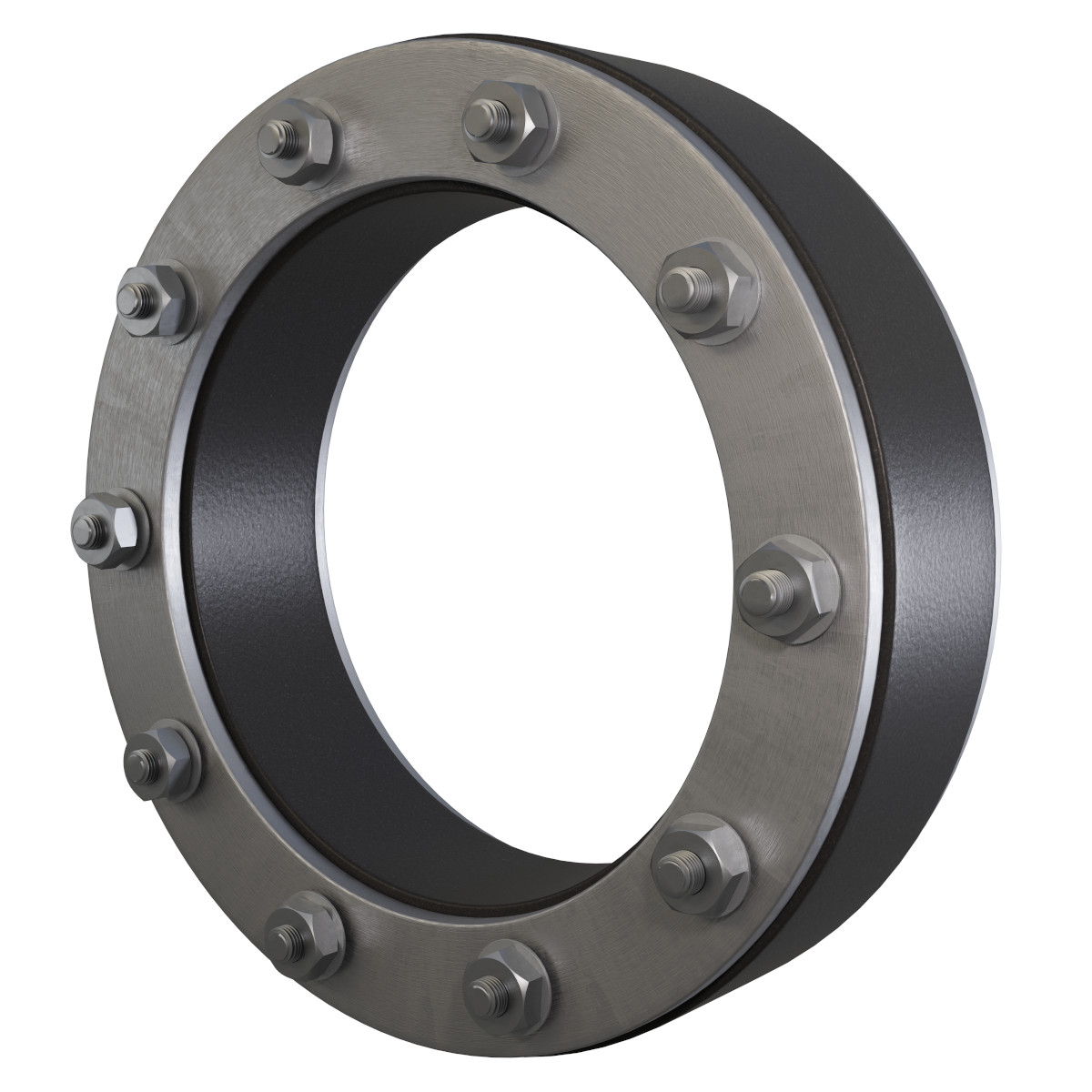

Prostupové těsnění GP-SR

Tlakové nebo beztlaké těsnění prostupů

Vysoce kvalitní produkt určený k utěsnění jednoho potrubí nebo kabelu v otvoru stěny, stropu, základové desce nebo pažnici. Brání průniku kapalin, plynů, vlhkosti. Používá se v průmyslovém stavitelství i individuální výstavbě.

  • Možnost provedení jako těsnění dělené, což umožní montáž na potrubí již uložené v otvoru
  • Jednoduchá montáž
  • Rychlé dodání



POUŽITÍ

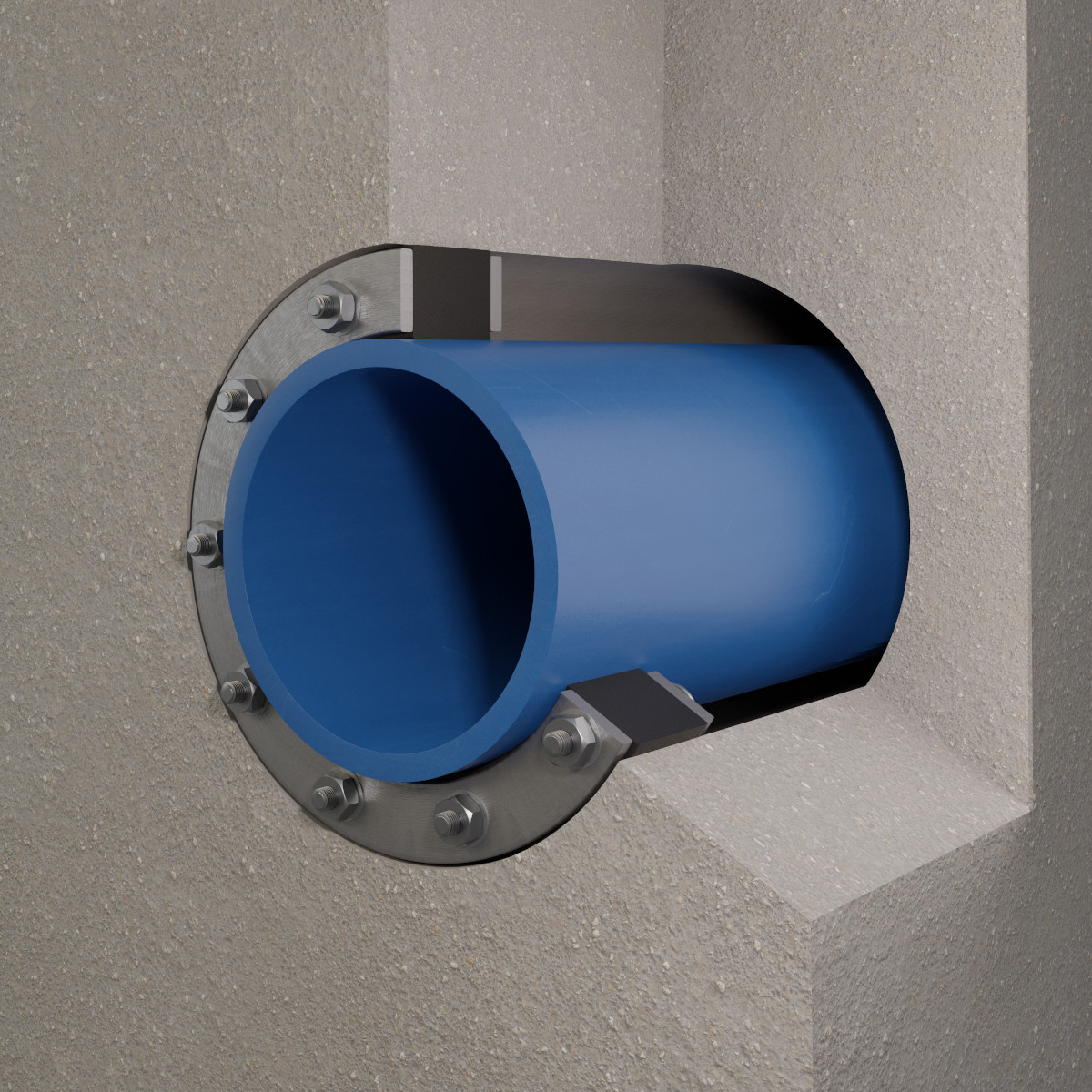

  • vodotěsné a plynotěsné utěsnění prostoru mezi kruhovým potrubím nebo kabelem a kruhovým otvorem ve zdi, kruhovou pažnicí
  • vhodné pro vodovodní, plynové a kanalizační sítě, horkovody, kabelové a optické trasy

POTRUBÍ A OTVOR

  • Všechny druhy hladkého potrubí z libovolného materiálu a libovolné tloušťky stěny usazeného v ose otvoru nebo pažnice
  • Hladký otvor bez prasklin, minimální tloušťka stěny 60 mm

POZNÁMKA

  • Těsnění neslouží jako podpěra potrubí nebo pevný bod. Těsnění nemůže přenášet zatížení od hmotnosti potrubí nebo média ani bočních sil.

Vlastnosti:

  • Rozsah průměrů otvoru: od 50 mm do 3 000 mm
  • Těsnost: max. 0,25 MPa
  • Osová odchylka: 2° (dle použitého těsnění)
    (úhel mezi osou otvoru a potrubí)
  • Provedení děleného těsnění: ANO
  • Provozní teploty: EPDM (-30°C ÷ +100°C)
     EPDM-KTW (-30°C ÷ +100°C)
     NBR (-35°C ÷ +125°C)
    SILIKON (do +230°C)

Materiál:

  • Těsnící prvek:  EPDM –  standardní provedení pro splaškové a povrchové vody
     KTW        –  směs EPDM s atestem pro styk s pitnou vodou
     NBR        –  olejivzdorné provedení
     SILIKON – provedení pro vyšší teploty

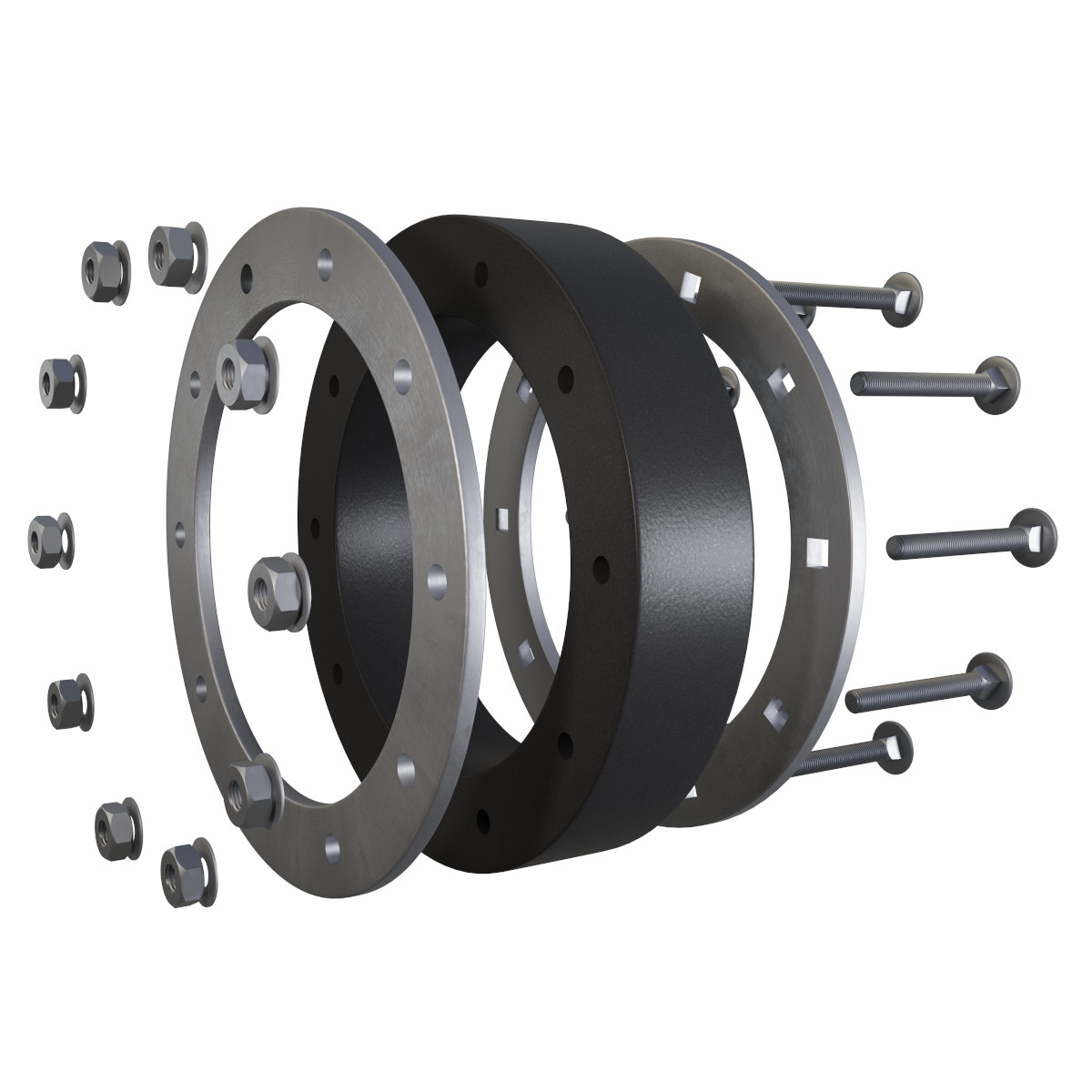

  • Přítlačné prvky: standardní provedení GP-W  – ocel 1.4307
     provedení pro styk s pitnou vodou GP-W KTW   – ocel 1.4404
  • Šrouby: standard – A2 (1.4307), KTW – A4 (1.4404)

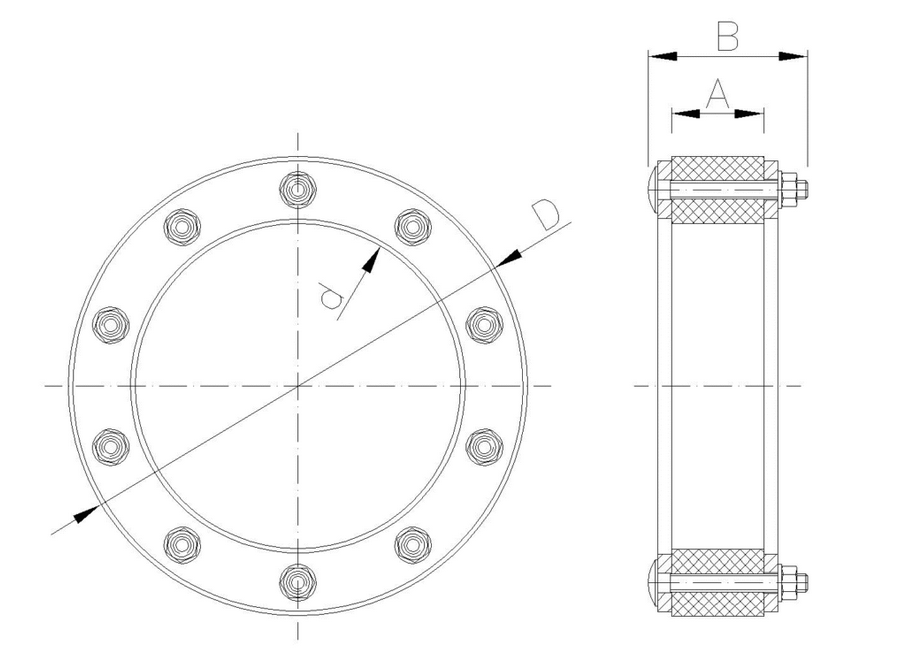

Technický výkres
Poptat cenu

Tabulky rozměrů

Těsnění GP-SR se vyrábí na míru dle zadaných parametrů potrubí a otvoru. Nejčastěji používané rozměry jsou skladem (rozměry uvedené v tabulce).



Těsnění GP-SR dělené pro plastové potrubí
Provedení: ocel 1,4307/EPDM
Ø potrubí [mm] Ø otvoru [mm]
25 70
25 72
25 80
25 82
32 70
32 72
32 80
32 82
32 90
40 70
40 72
40 80
40 82
40 90
50 100
50 110
63 110
75 130
75 150
90 130
90 150
90 160
100 150
110 150
110 160
110 200
160 200
160 250
200 250
200 300
225 300
250 300
Těsnění GP-SR dělené pro ocelové potrubí
Provedení: ocel 1,4307/EPDM
Ø potrubí [mm] Ø otvoru [mm]
33,7 70
33,7 72
33,7 80
33,7 82
33,7 90
42,4 80
42,4 82
42,4 90
48,3 100
48,3 110
60,3 100
60,3 110
76,1 130
76,1 150
76,1 160
88,9 130
88,9 150
88,9 160
114,3 150
114,3 160
114,3 200
139,7 200
168,3 250
219,1 300

Montáž

MONTÁŽ – viz příloha „Technický a montážní list GP-SR“

Soubory ke stažení

Technický a montážní list
Technický výkres
Atest
