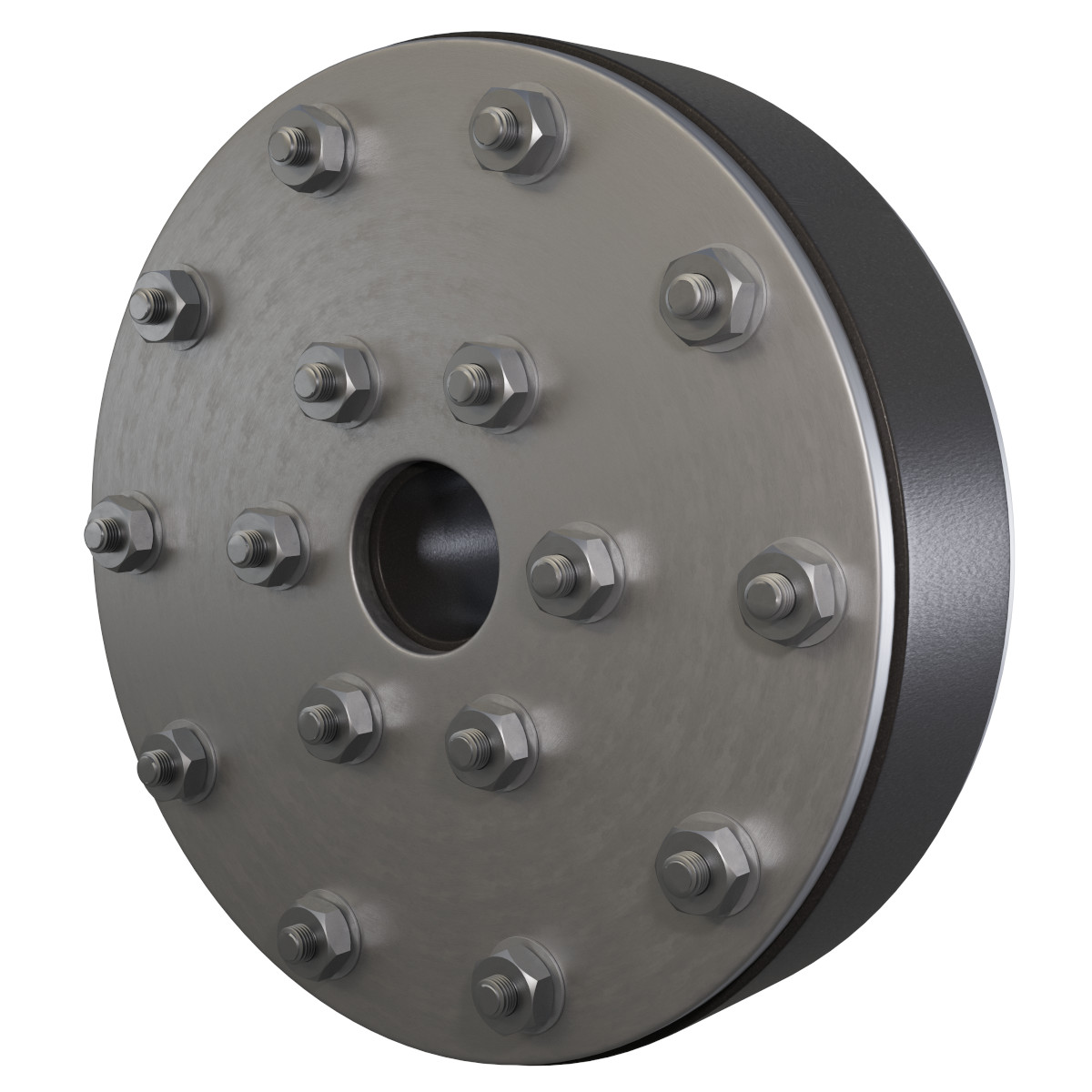

Prostupové těsnění GP-SD

Těsnění plošné GP

Tlakové nebo beztlaké těsnění prostupů

Vysoce kvalitní produkt určený k utěsnění jednoho potrubí nebo kabelu v otvoru stěny, stropu, základové desce nebo pažnici pro případ, že průměr otvoru je o minimálně 120 mm větší než průměr potrubí/kabelu. Těsnění brání průniku kapalin, plynu, vlhkosti. Používá se v průmyslovém stavitelství i individuální výstavbě.

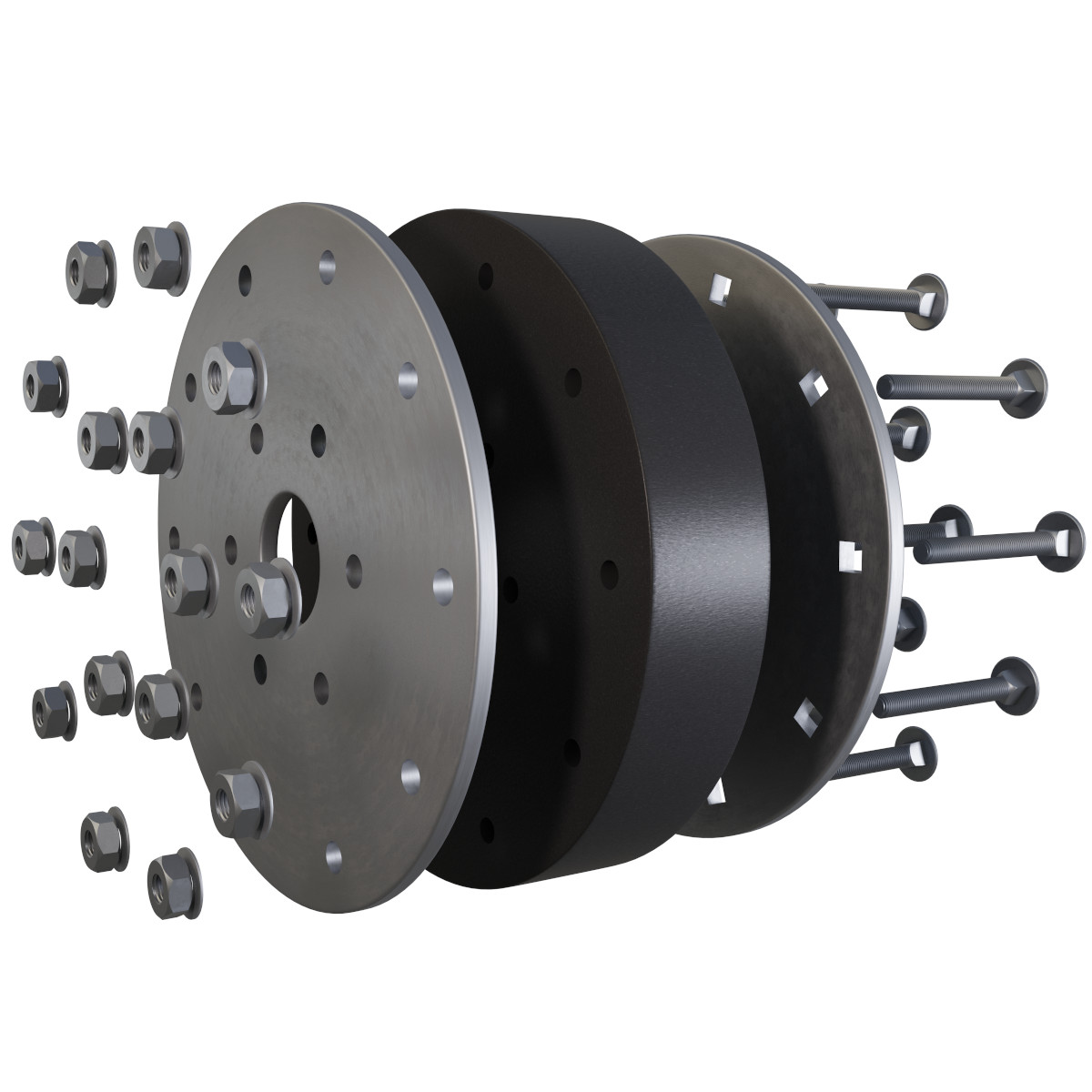

Možnost provedení jako těsnění dělené, což umožní montáž na potrubí již uložené v otvoru
Jednoduchá montáž
Rychlé dodání

POUŽITÍ

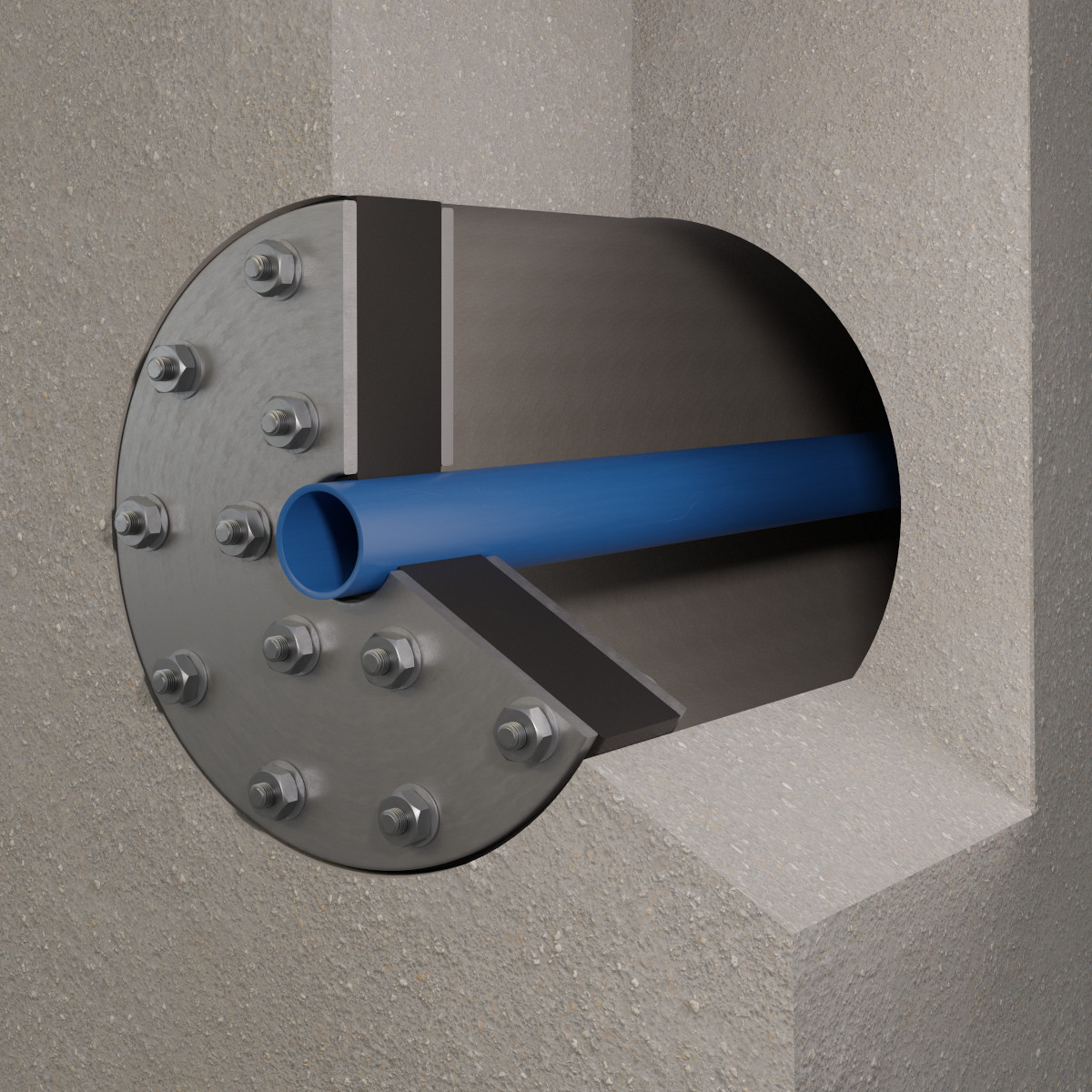

vodotěsné a plynotěsné utěsnění prostoru mezi kruhovým potrubím nebo kabelem a kruhovým otvorem ve zdi, kruhovou pažnicí
vhodné pro vodovodní, plynové a kanalizační sítě, horkovody, kabelové a optické trasy

POTRUBÍ A OTVOR

Všechny druhy hladkého potrubí z libovolného materiálu a libovolné tloušťky stěny usazeného v ose otvoru nebo pažnice
Hladký otvor bez prasklin, minimální tloušťka stěny 60 mm

POZNÁMKA

Těsnění neslouží jako podpěra potrubí nebo pevný bod. Těsnění nemůže přenášet zatížení od hmotnosti potrubí nebo média ani bočních sil.

Vlastnosti:

Rozsah průměrů otvoru: od 50 mm do 3 000 mm
Těsnost: max. 0,25 MPa
Osová odchylka: 2°
(úhel mezi osou otvoru a potrubí)
provedení děleného těsnění: ANO
Provozní teploty: EPDM (-30°C ÷ +100°C)
EPDM-KTW (-30°C ÷ +100°C)
NBR (-35°C ÷ +125°C)
SILIKON (do +230°C)

Materiál:

Těsnící prvek: EPDM – standardní provedení pro splaškové a povrchové vody
KTW – směs EPDM s atestem pro styk s pitnou vodou
NBR – olejivzdorné provedení
SILIKON – provedení pro vyšší teploty
Přítlačné prvky: standardní provedení GP-SD – ocel 1.4307
provedení pro styk s pitnou vodou GP-SD KTW – ocel 1.4404
Šrouby: standard – A2 (1.4307), KTW – A4 (1.4404)

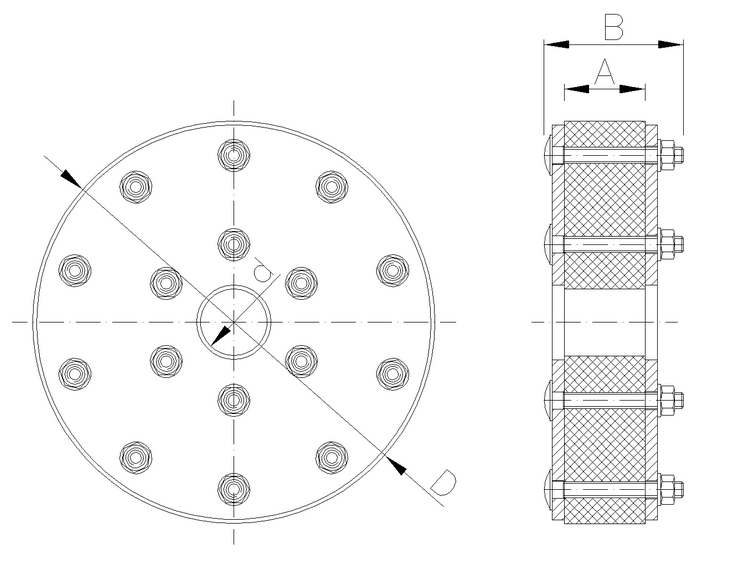

Technický výkres

Poptat cenu

Těsnění GP-SD je vyráběno na míru dle zadaných parametrů potrubí a otvoru.

Rozměry D a d musí splňovat podmínku:
1. (D-d):2 > 120 mm. Pokud je menší než 120 mm, používá se těsnění GP-SD
