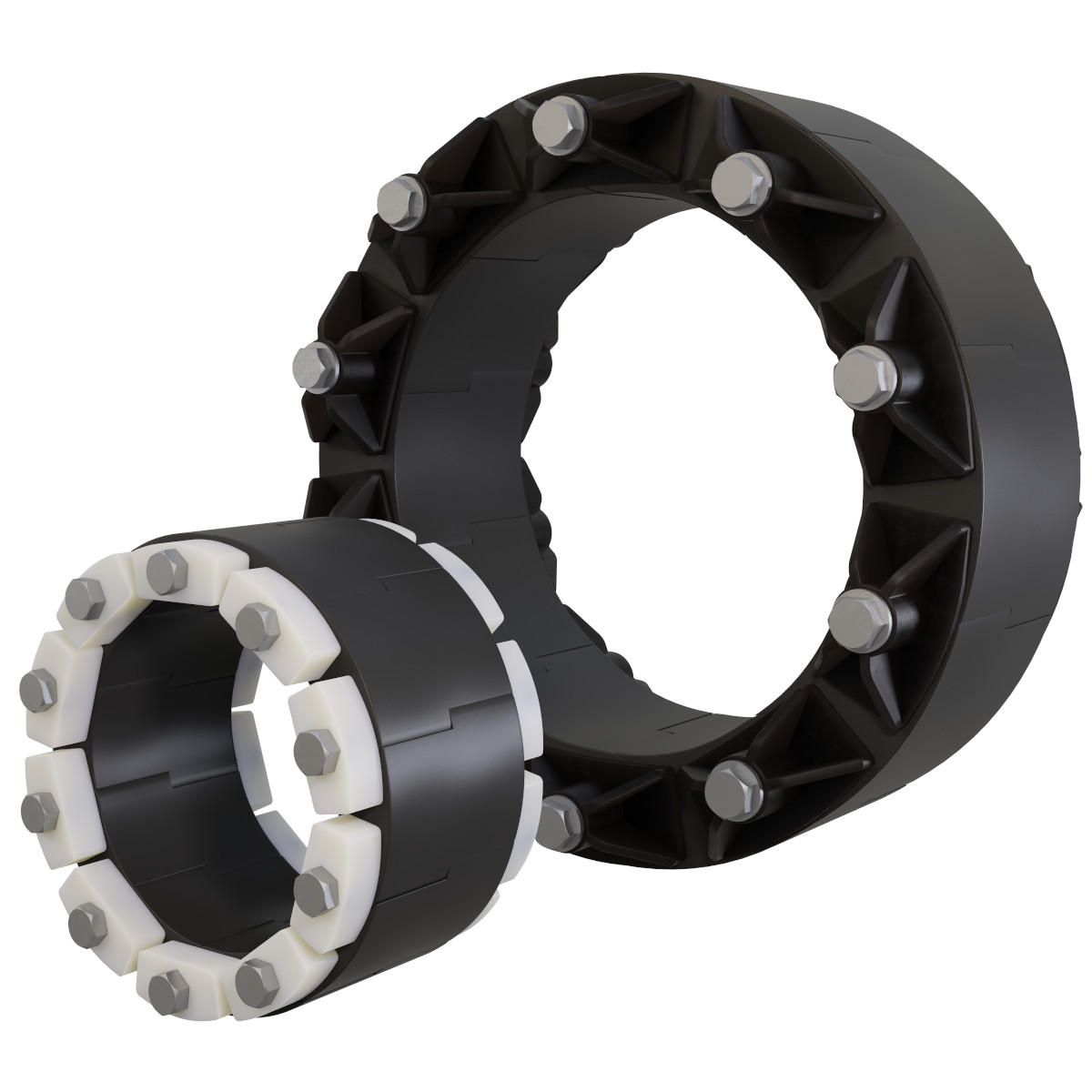

Těsnící řetězy

Těsnící řetězy (článkové těsnění) je nejpopulárnějším způsobem tlakového těsnění prostupů.

Vysoce kvalitní standardní produkt určený k utěsnění mezi potrubím procházejícím otvorem zdi, stropu, základů staveb, nebo utěsnění potrubí v pažnici usazené ve zdi budovy. Brání průniku kapalin, plynů, vlhkosti. Používá se v průmyslovém stavitelství i individuální výstavbě.

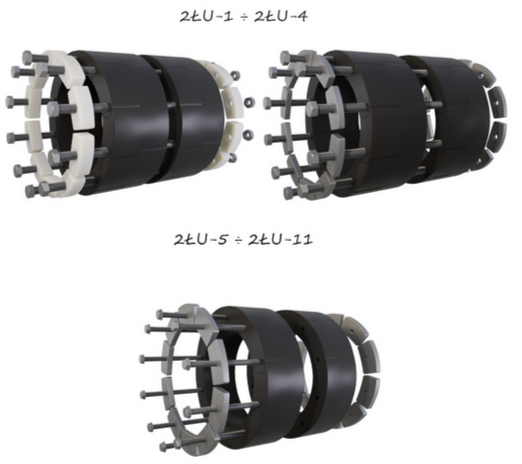

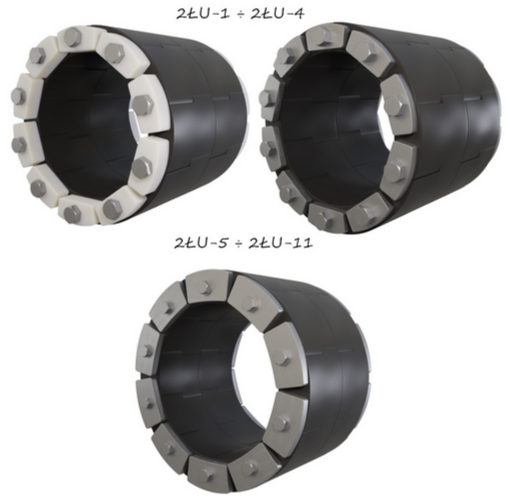

  • Zajišťuje těsnost do 25 m vodního sloupce, zdvojené těsnění 2LU až do 50 m vodního sloupce
  • Jednoduchá montáž
  • produkt dostupný skladem



POUŽITÍ

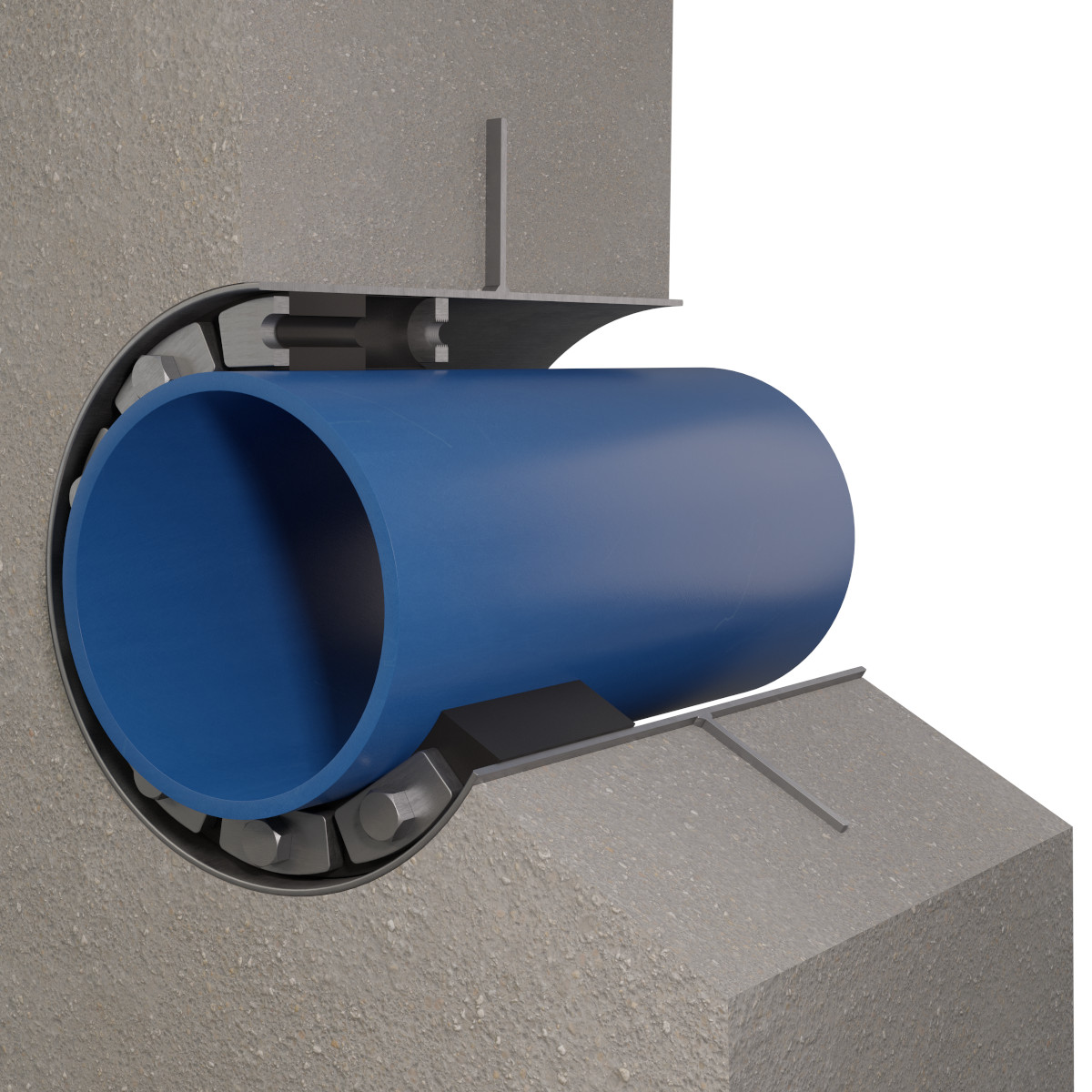

  • vodotěsné a plynotěsné utěsnění prostoru mezi kruhovým potrubím a kruhovým otvorem ve zdi, kruhovou pažnicí
  • vhodné pro vodovodní, plynové a kanalizační sítě, horkovody, kabelové a optické trasy

POTRUBÍ A OTVOR

  • Všechny druhy hladkého potrubí z libovolného materiálu a libovolné tloušťky stěny usazeného v ose otvoru nebo pažnice
  • Hladký otvor bez prasklin

POZNÁMKA

  • Těsnění neslouží jako podpěra potrubí nebo pevný bod. Těsnění nemůže přenášet zatížení od hmotnosti potrubí nebo média ani bočních sil.

Vlastnosti:

  • Rozsah průměrů potrubí:  od 40 mm
  • Těsnost:
    typ LU   do 0,25 MPa
    typ 2LU do 0,5   MPa
  • Osová odchylka 1,25°
    (úhel mezi osou otvoru a potrubí):
  • Provozní teploty:
    EPDM (-30°C ÷ +100°C)
    EPDM-KTW (-30°C ÷ +100°C)
    NBR (-35°C ÷ +125°C)
    SILIKON (do +230°C)

Materiál:

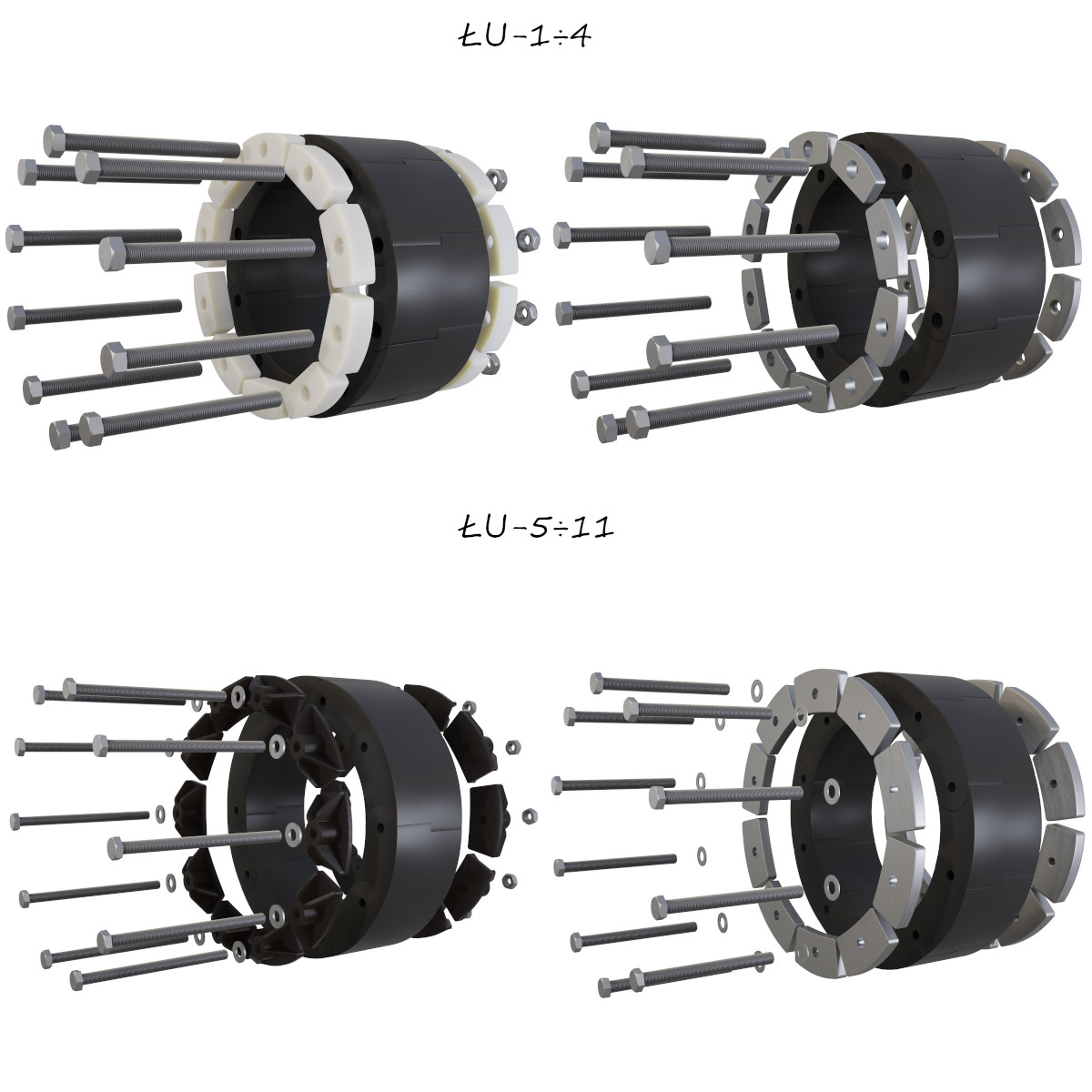

  • články:
    EPDM – standardní provedení pro splaškové a povrchové vody
    KTW – směs EPDM s atestem pro styk s pitnou vodou
    NBR – olejivzdorné provedení
    SILIKON – provedení pro vyšší teploty

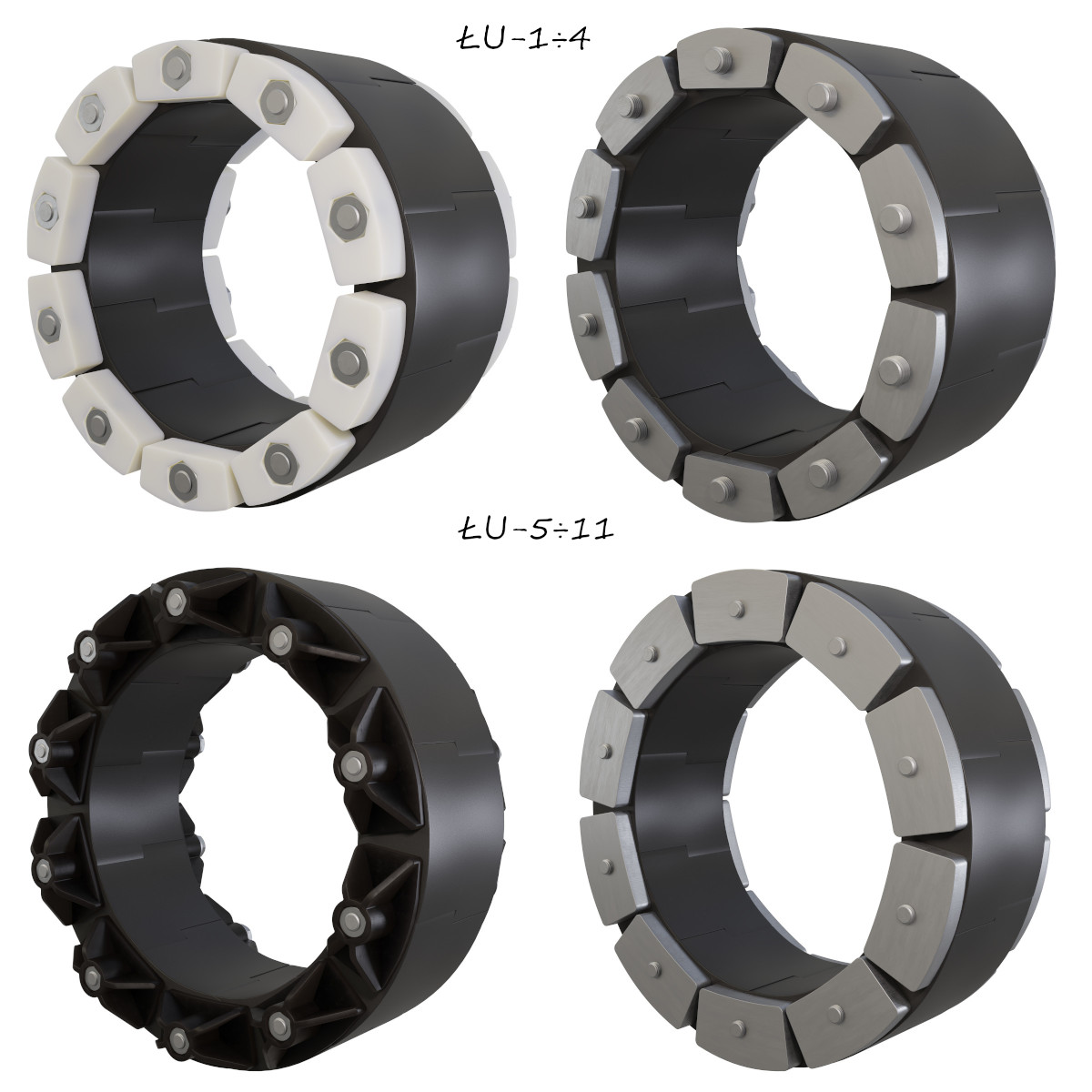

  • přítlačné prvky:
    standardní provedení, KTW a NBR –  plast
    provedení „frez“  – ocel 1.4307 nebo 1.4404
  • šrouby:
    standardní provedení a NBR – A2 (1.4307)
    KTW – A4 (1.4404)
    provedení „frez“ – A2 (1.4307) nebo A4 (1.4404)

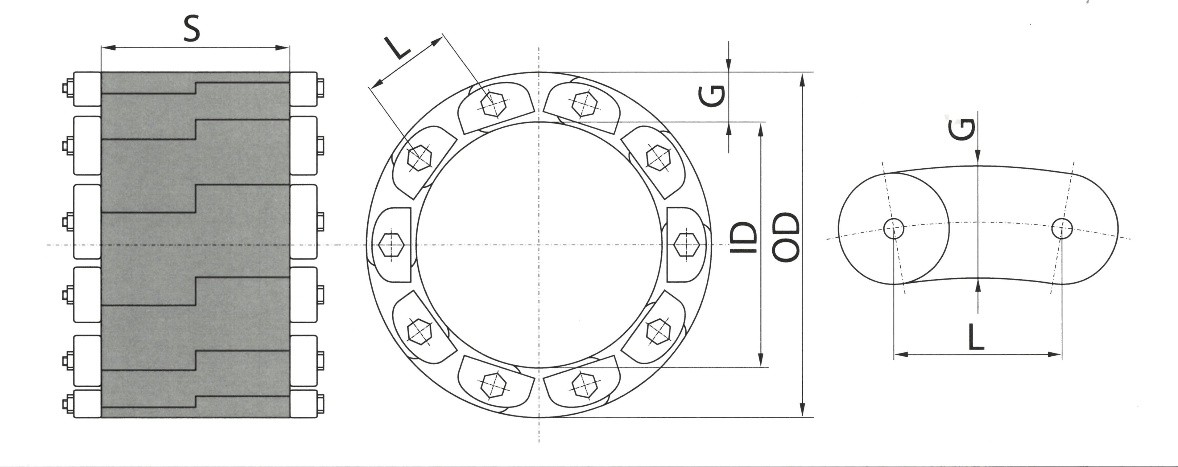

TABULKA ROZMĚRŮ

OPTIMALIZACE VÝBĚRU ŘETĚZU viz příloha „Kalkulačka výběru těsnícího řetězu“
nebo kontaktujte naše techniky.

OZNAČENÍ PROSTOR K UTĚSNĚNÍ

(OD-ID)

DÉLKA ČLÁNKU

L (mm)

TLOUŠŤKA ČLÁNKU

G (mm)

ŠÍŘKA ČLÁNKU S (mm)
LU-1 26 ÷ 33 30 13 44
LU-2 32 ÷ 41 35 16 44
LU-3 40 ÷ 51 40 20 63
LU-4 50 ÷ 63 48 25 72
LU-5 62 ÷ 77 56 31 88
LU-6 76 ÷ 93 68 38 88
LU-7 92 ÷ 113 82 46 90
LU-8 112 ÷ 133 99 56 98
LU-9 132 ÷ 157 104 66 98
LU-10 156 ÷ 181 104 78 106
LU-11 180 ÷ 206 114 90 110

Montáž

MONTÁŽ – viz příloha „Montážní postup LU 2025“
