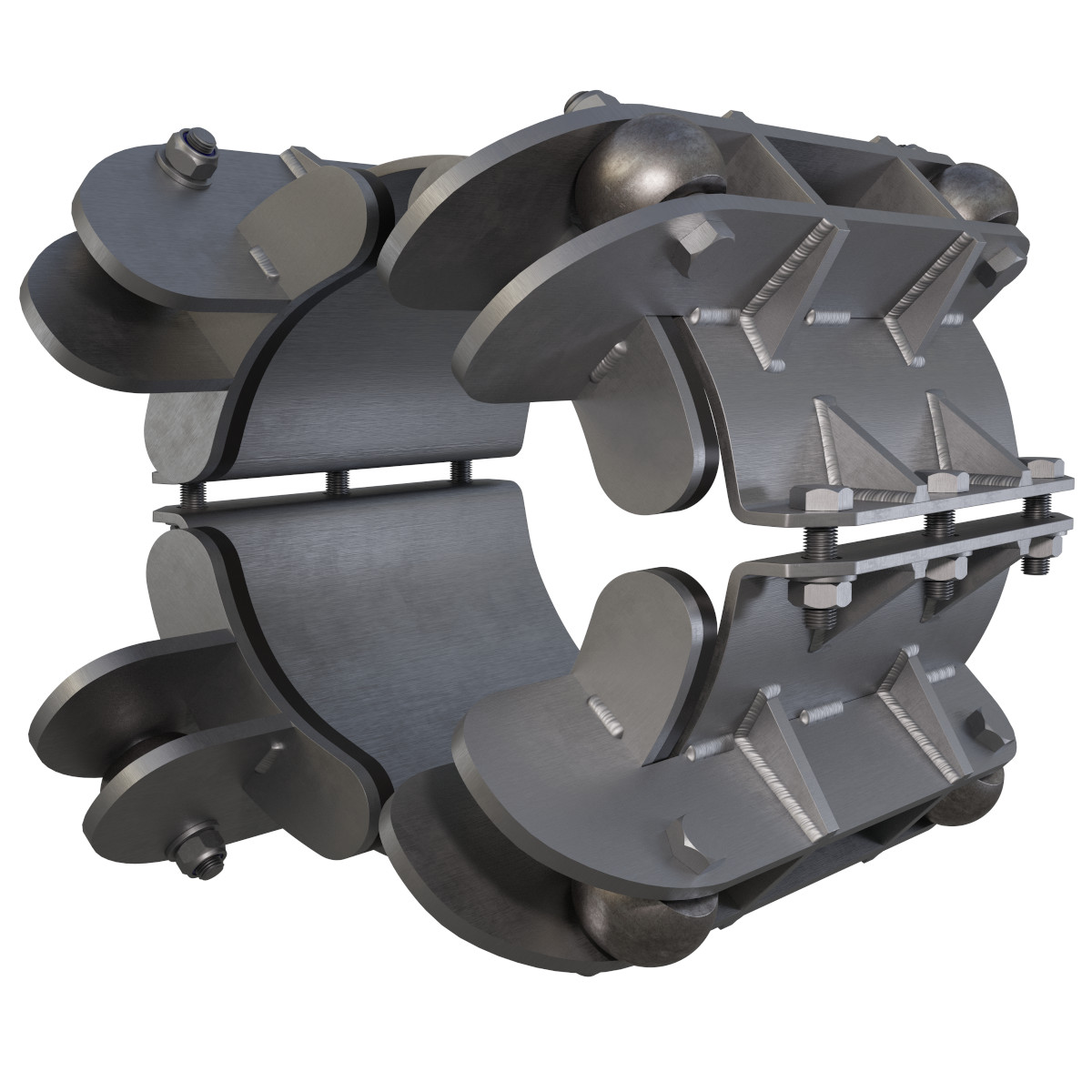

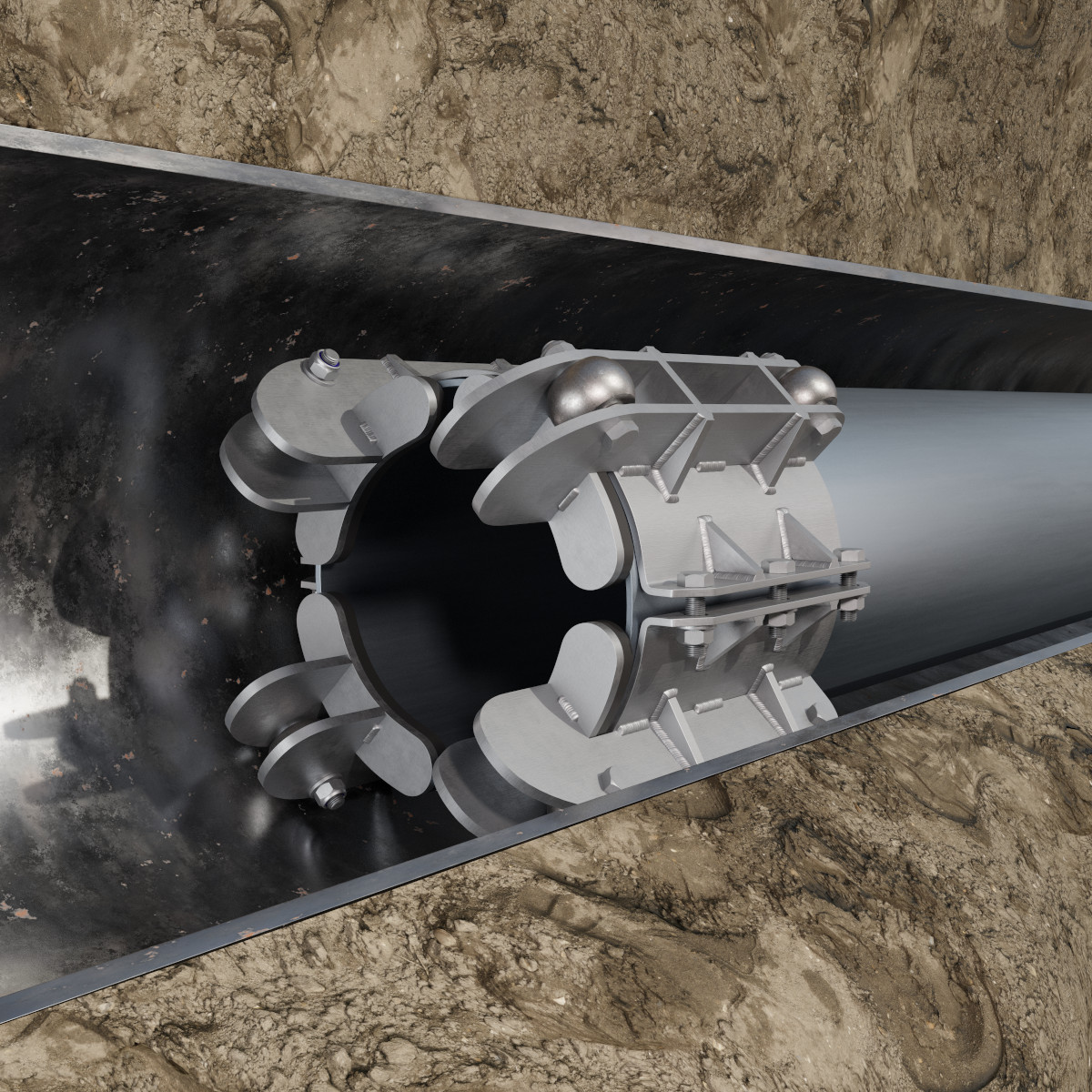

Tento typ je určen k protahování potrubí o vyšší hmotností a dlouhé chráničky. Distanční objímky jsou vyrobeny z ploché oceli (kyselinovzdorná, pozinkovaná černá ocel) a jsou vybaveny kolečky, případně kolečkovou soupravou přizpůsobenou hmotnosti potrubí. Kolečka mohou být vyrobené z oceli nebo PE-HD (polyetylén).

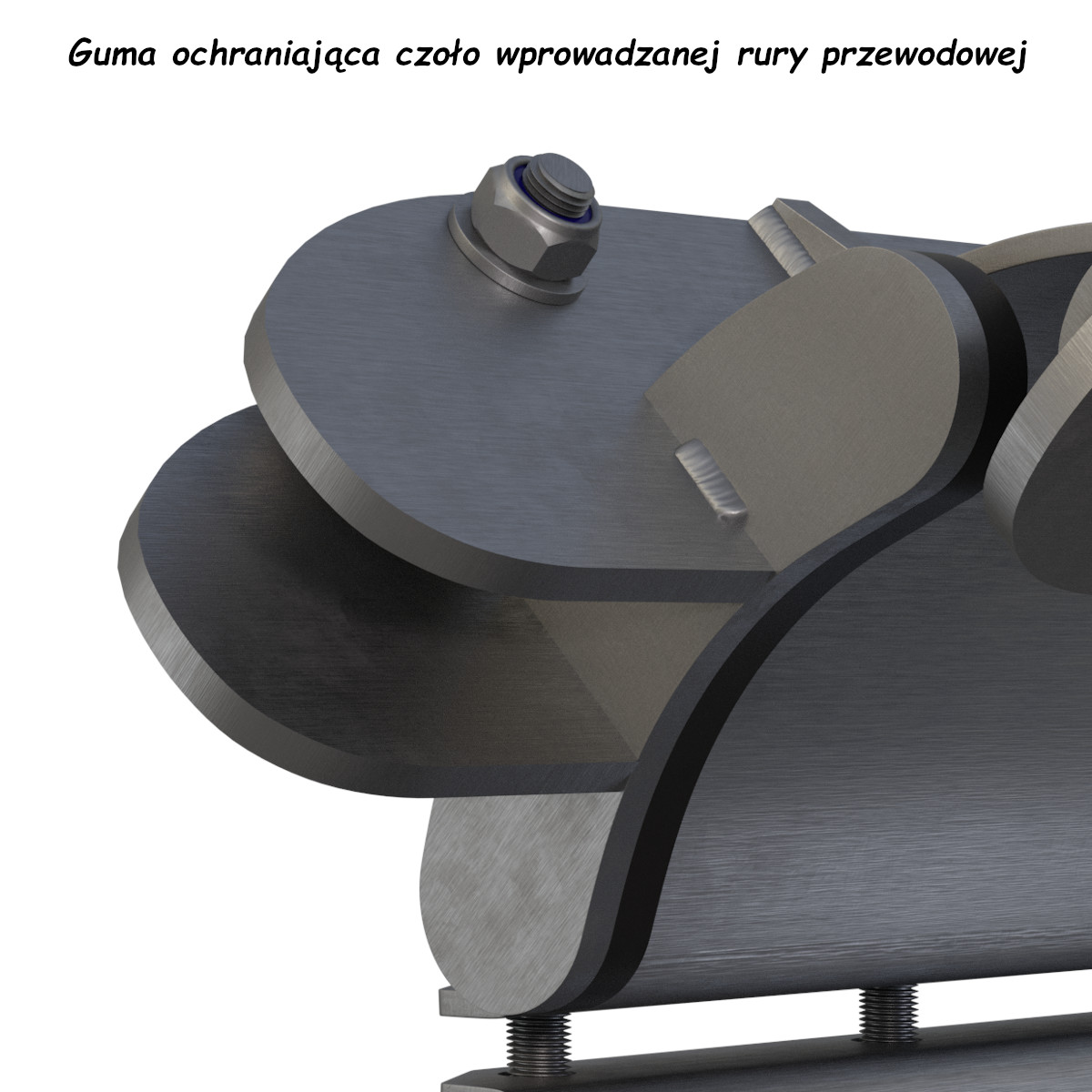

Výška objímek se vyrábí na požadovaný rozměr (42 ÷ 400mm). Vodící objímky mají čelní ochranný systém mediového potrubí. Nedochází tak k poničení čela potrubí a je umožněno jeho další napojení (hrdlo,
svar, …). Po provedení prostupu je objímka demontována a připravena k opětovnému použití.
Vlastnosti:
Materiál:
ocel S235 pozinkovaná, ocel 1,4307, ocel 1,4404, polyetylén

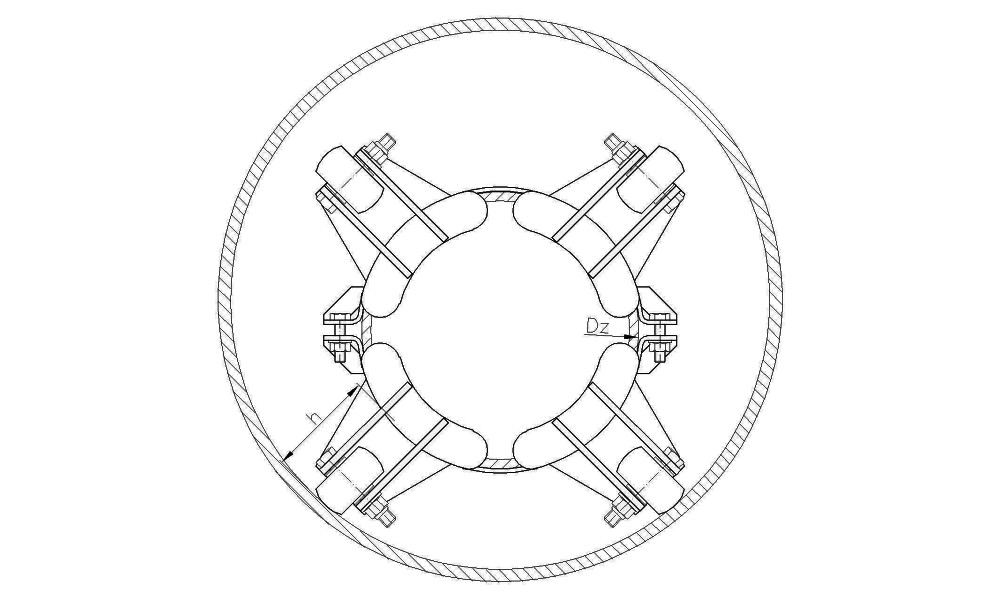

| DN | Minimální rozsah [mm] | Maximální dosah [mm] | Počet „nohou“ | Šířka [mm] | Šířka se saněmi [mm] |
|---|---|---|---|---|---|
| 150 | – | 175 | 4 | 200 | 280 |
| 200 | 176 | 225 | 4 | 200 | 280 |
| 250 | 226 | 275 | 4 | 200 | 280 |
| 300 | 276 | 325 | 4 | 200 | 280 |
| 350 | 326 | 375 | 4 | 200 | 280 |
| 400 | 376 | 425 | 4 | 200 | 280 |
| 450 | 426 | 475 | 4 | 200 | 280 |
| 500 | 476 | 525 | 4 | 200 | 280 |
| 550 | 526 | 575 | 4 | 200 | 280 |
| 600 | 576 | 650 | 4 | 200 | 280 |
| 700 | 651 | 750 | 6 | 200 | 280 |
| 800 | 751 | 850 | 6 | 200 | 280 |
| 900 | 851 | 950 | 6 | 200 | 380 |
| 1000 | 951 | 1050 | 8 | 200 | 280 |
| 1100 | 1051 | 1150 | 8 | 200 | 280 |
| 1200 | 1151 | 1250 | 8 | 200 | 280 |
| 1300 | 1251 | 1350 | 8 | 200 | 280 |
| 1400 | 1351 | 1450 | 8 | 200 | 280 |
